随着iPhone5S的正式上市，如今网上已经有不少iPhone5S评测、图赏等热门相关文章，今天小编与大家带来的是iPhone5S拆机图解教程，大家快来抢先了解下iPhone5S内部结构，以及做工表现吧

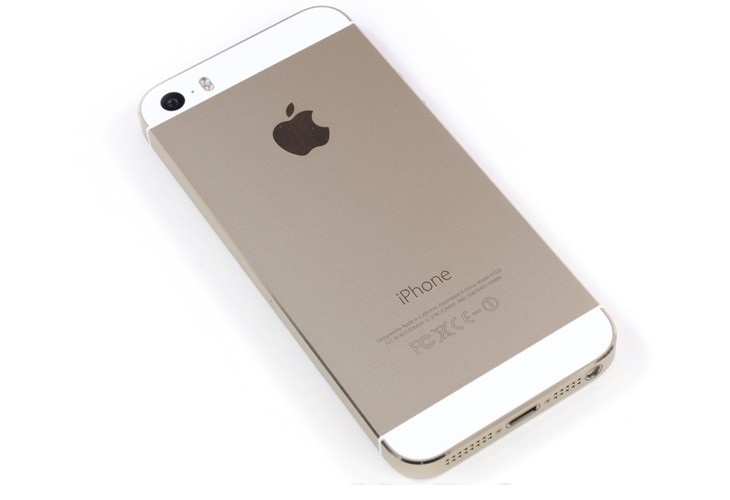

本次我们拆解的是香槟金色iPhone5S，拆机前我们需要取出SIM卡

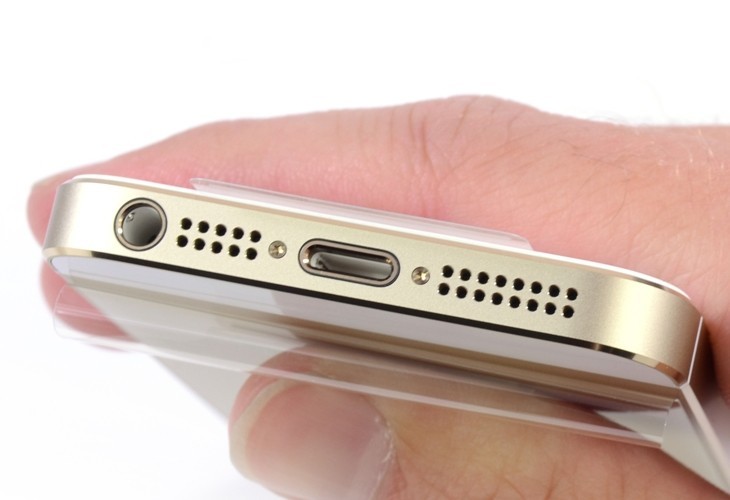

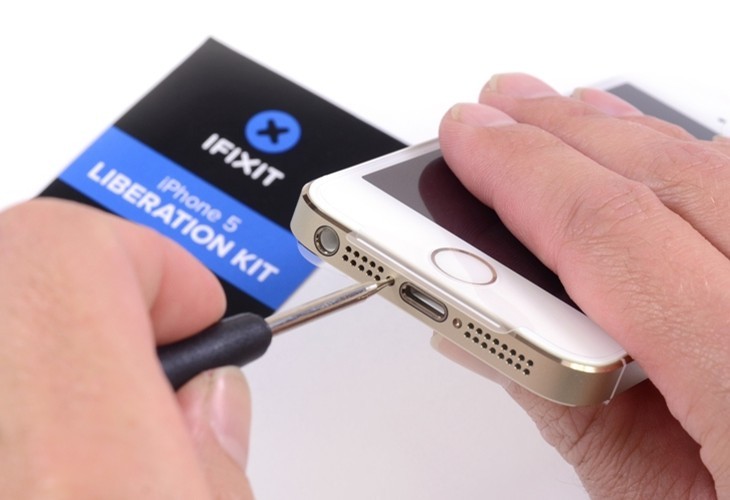

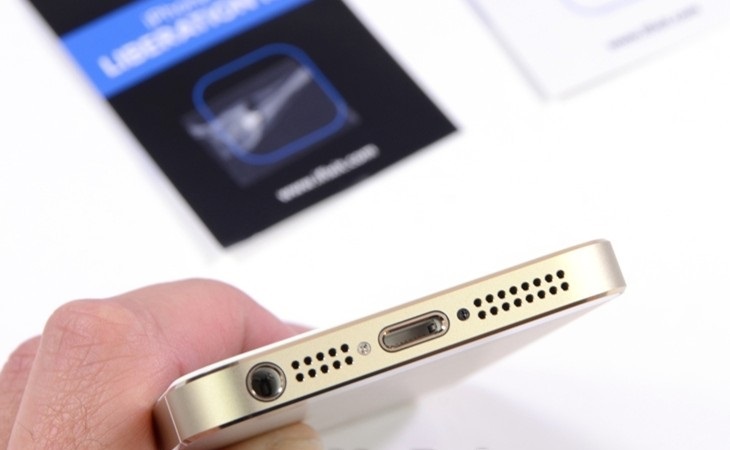

iPhone5S依旧使用了苹果自家独特的Pentalobular螺丝，普通螺丝刀拆解不下来，需要苹果专用工具

iPhone5S拆机需要用到一些特殊的拆解螺丝刀工具，并且拆解也会破坏螺丝，不得不说，苹果在防拆解方面做得比较严格

由于iPhone5S拆机螺丝的拆卸是破坏性的，这点大家需要注意，不过市面上也有iPhone5S螺丝出售，但目前只有银色和黑色，并且价格不便宜

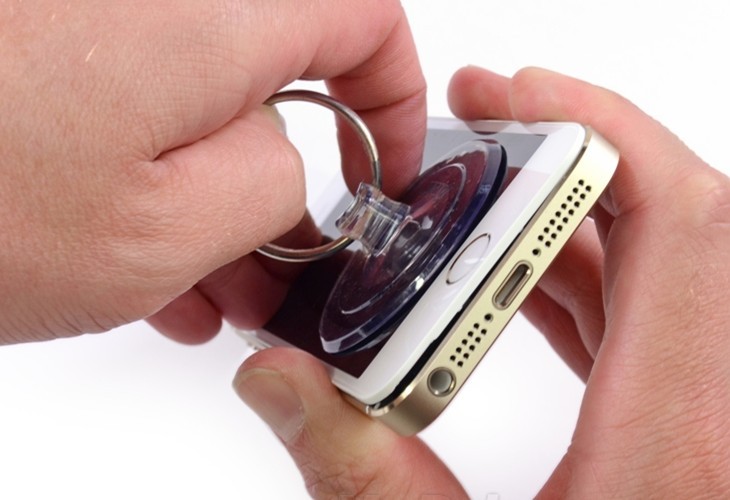

拆解完iPhone5S固定螺丝之后，我们就可以从屏幕面开始拆解了，拆机方法与iPhone5相同，需要使用吸杯分离屏幕前面板

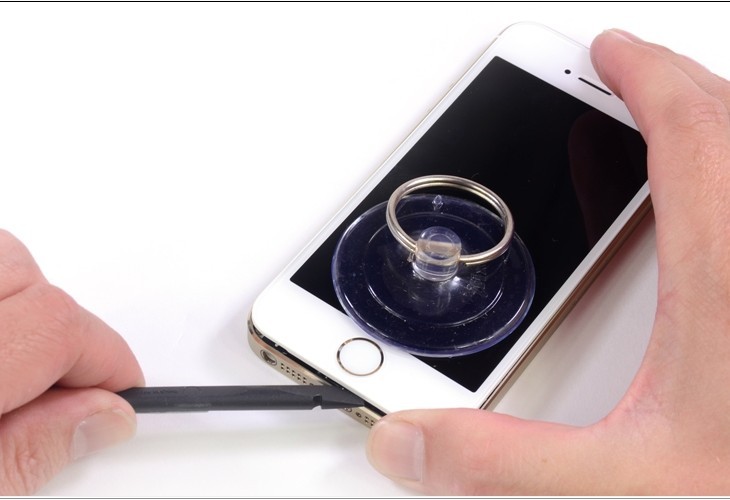

iPhone5S做工非常结实，光靠吸杯还不够，还需要轻轻地撬了一下，如图所示

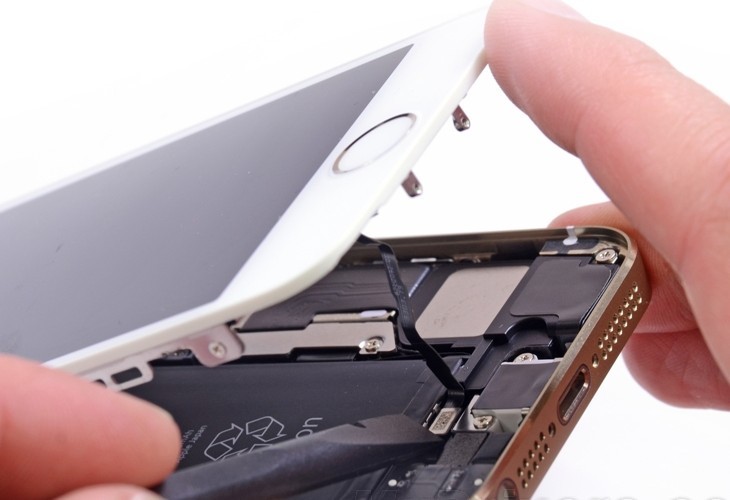

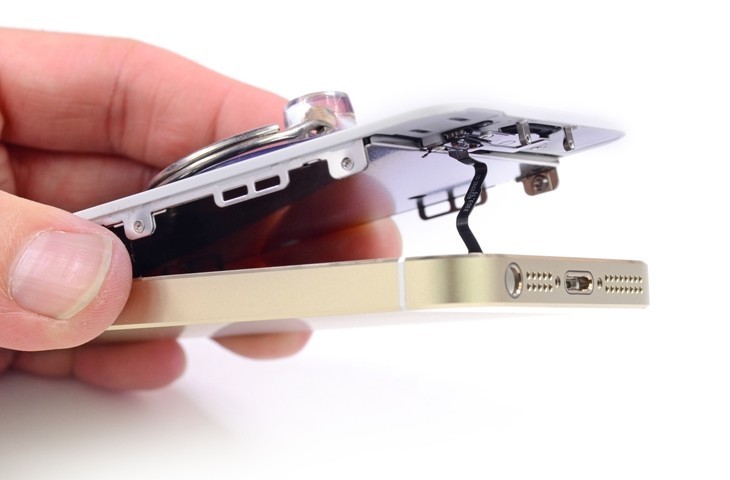

需要注意的是在iPhone5S屏幕与机体分离的时候一定要小心翼翼，因为iPhone5S内部底部多了一条排线，连着Home键里的Touch ID传感器和Lightning闪电接口，一旦分离屏幕用力过大就可能扯断排线

iPhone5S内部的这条排线很容易拆解，如图所示

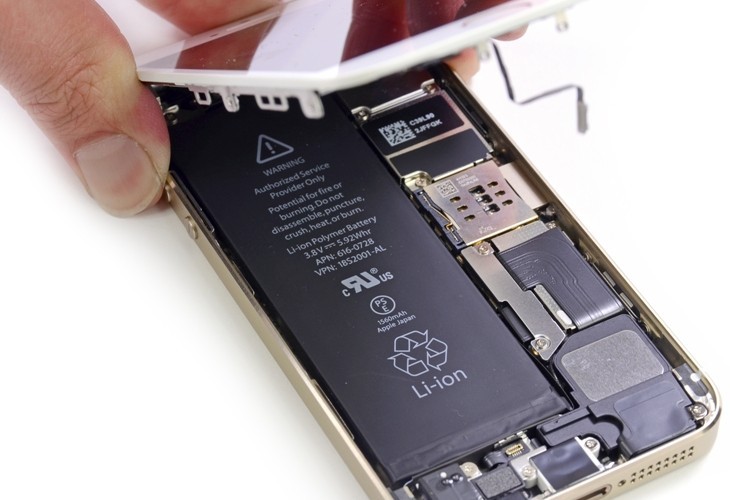

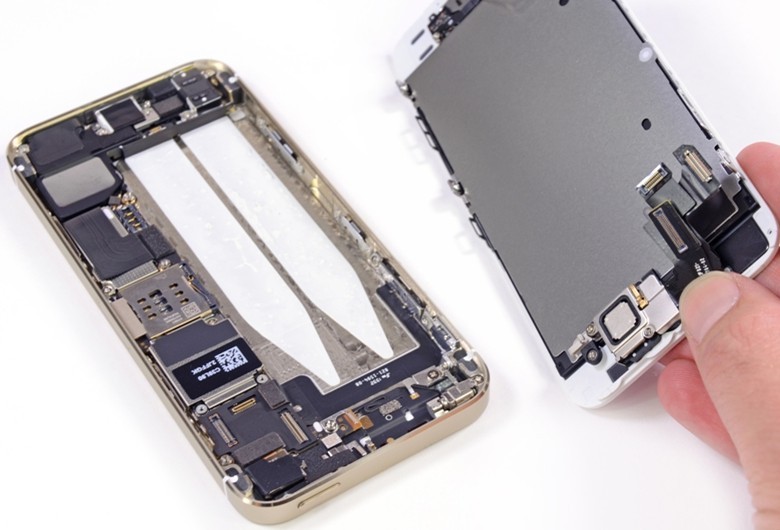

完成之后我们就可以看到iPhone5S的内部结构了，和我们熟知的iPhone5内部其实区别不大

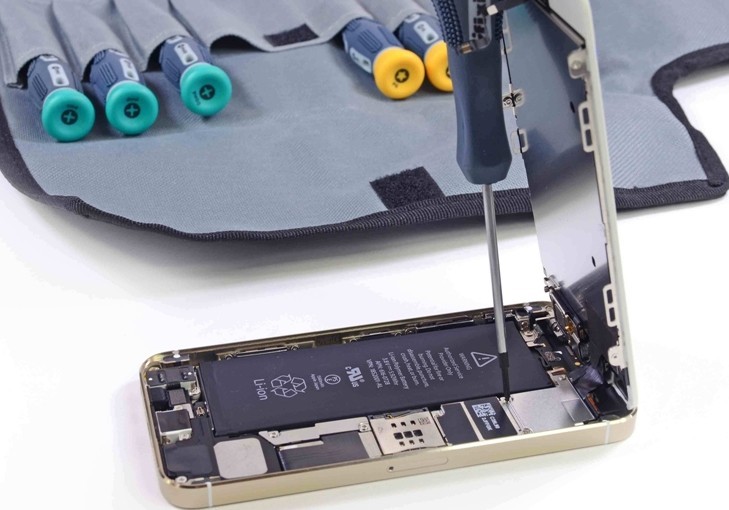

接下来我们要拆解的是iPhone5S内部主板上的屏蔽罩，只有取出这些，才容易拆解出iPhone5S电池模块

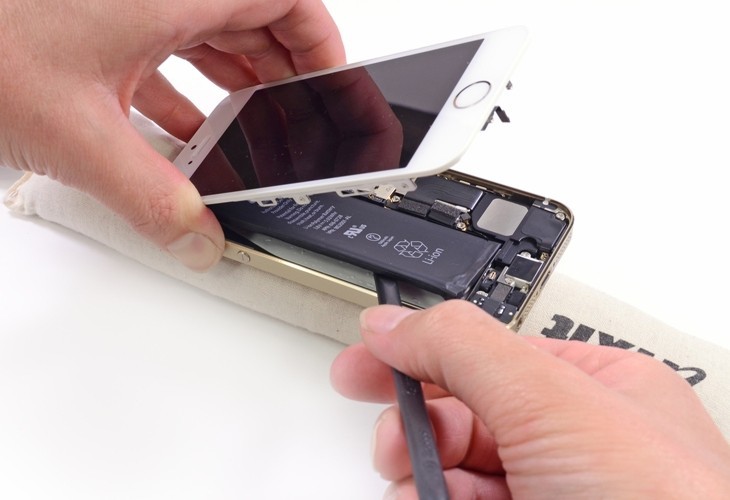

iPhone5S内部电池拆解与以前的“拉勾”设计iPhone5有所不同。徒手取电池就不要想了，只能硬撬，如图

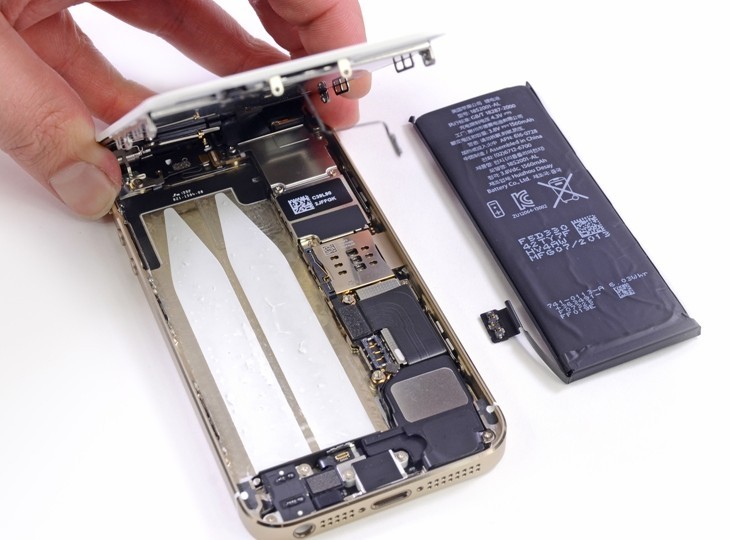

iPhone5S电池不可拆解真是做到家了，内部用了两大坨粘合剂来固定电池，要拆解电池可是要耗费比较大的力气

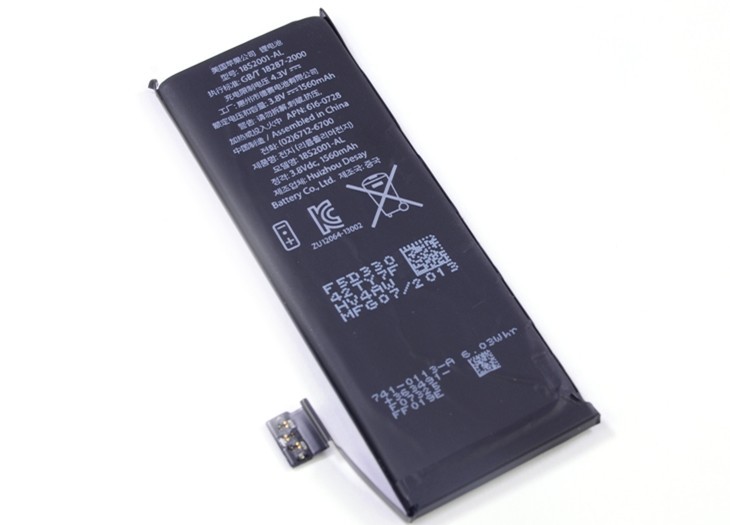

iPhone5S内置了1560毫安电池，容量相比iPhone5要大一些

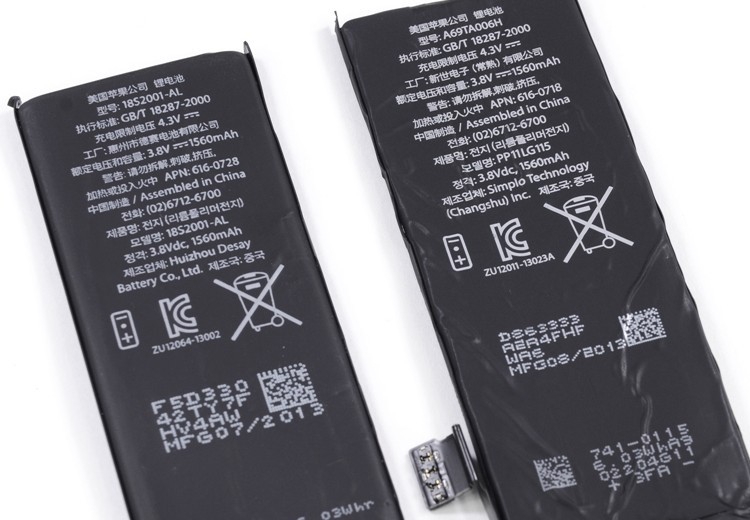

iPhone5（1440毫安）与iPhone5S电池对比

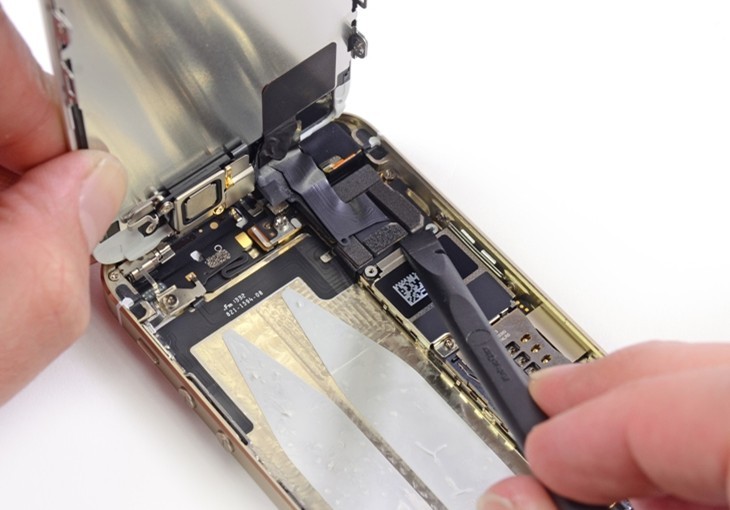

接下来我们进行的是iPhone5S屏幕拆解。在此之前需要断开摄像头、数字转换器、液晶屏排线等

拆解下来的iPhone5S屏幕特写，iPhone5S依旧采用了4英寸小屏幕，对于时下流行的5英寸以上大屏手机来说，iPhone5S屏幕感觉真不够给力

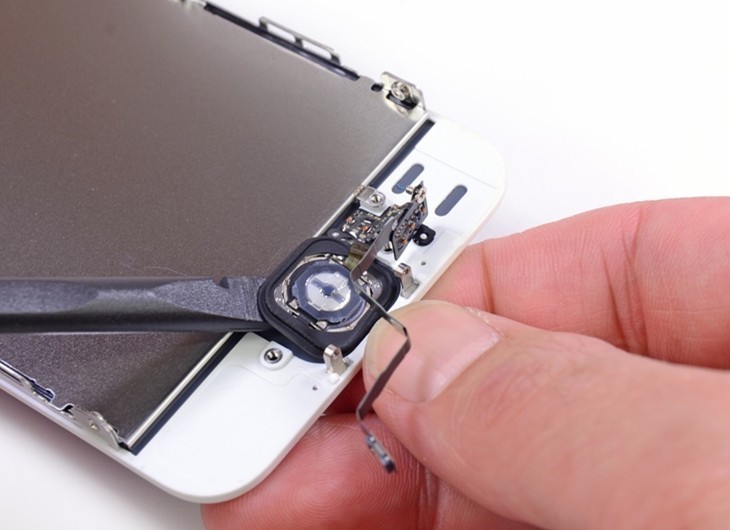

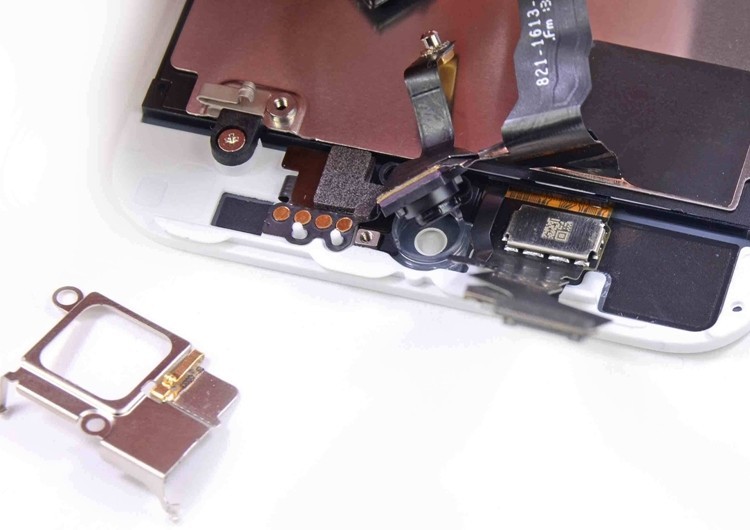

iPhone5S底部Home键拆解，拆解很容易，并且其上还带有Touch ID指纹传感器，如图

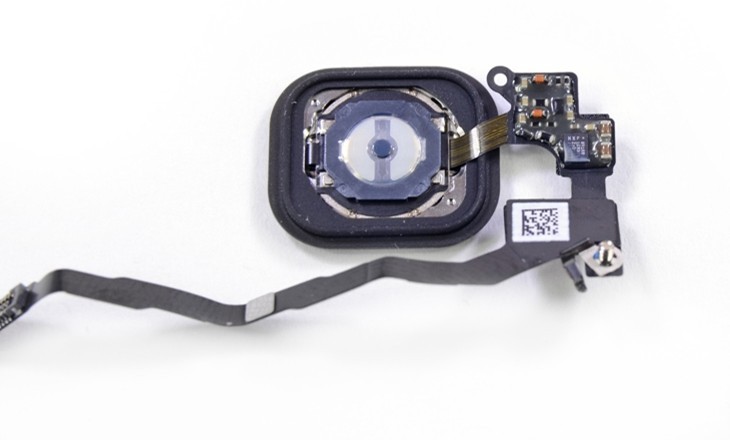

iPhone5S带有指纹识别传感器的Home键特写，蓝宝石水晶覆盖着传感器起着保护作用，但耐用性还不得而知

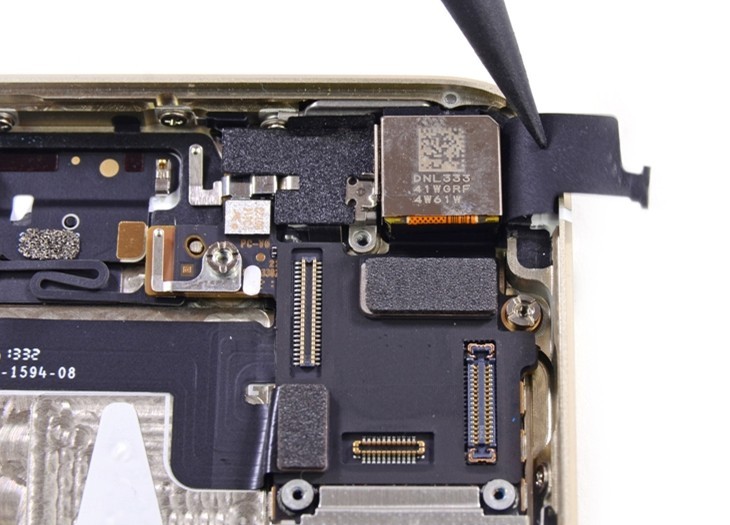

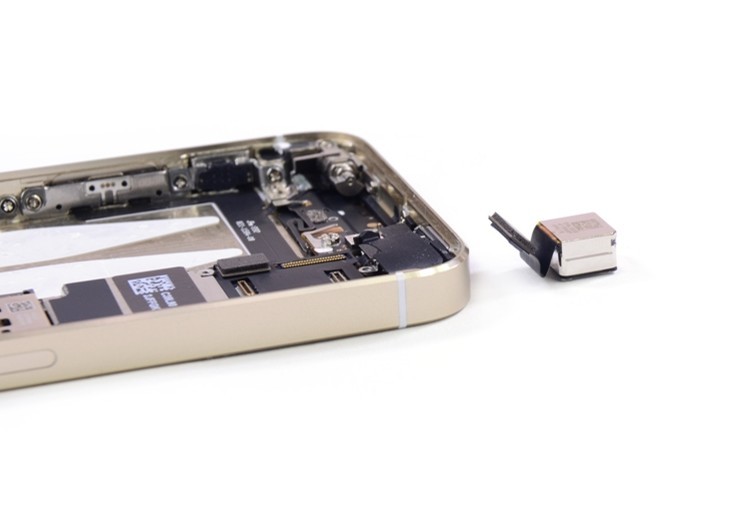

iPhone5S采用800万像素iSight摄像头，表面编号DNL333 41WGRF 4W61W，这里我们进行的是摄像头拆解

拆解iPhone5S摄像头后我们发现，DNL开头的编号和iPhone 4S、iPhone 5保持一致，因此可以断定传感器依然来自索尼，但是因为像素尺寸增大到了1.5微米，所以肯定不是之前的IMX145，而是新型号

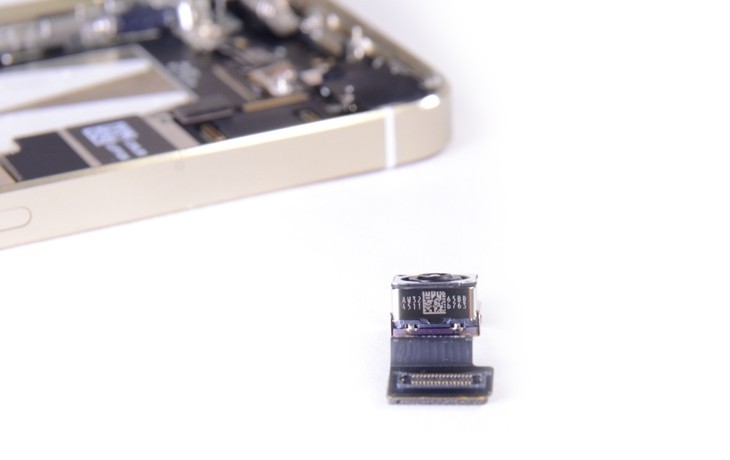

底部编号AW32 65BD 4511 b763

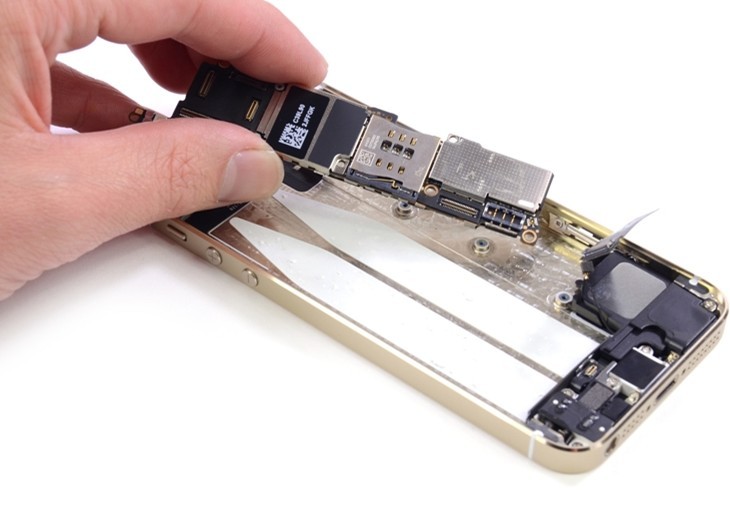

iPhone5S内部主板的拆解特写

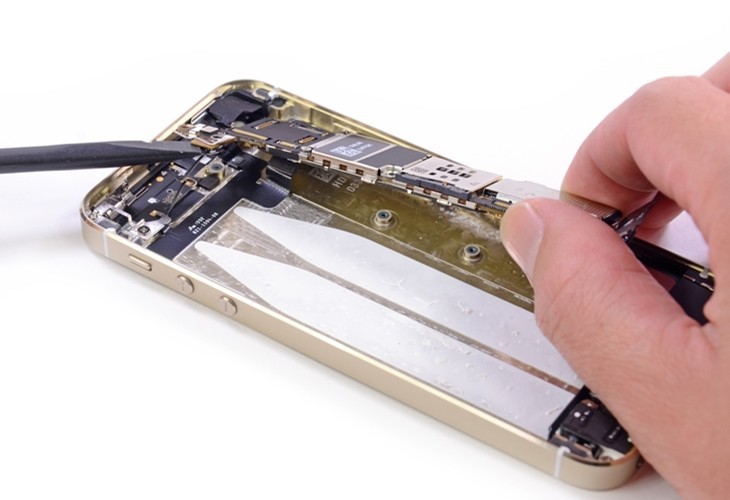

iPhone5S内部主板拆解和以往的iPhone5相类似，不过并不完全一样，iPhone5S天线互连排线没了，拆机显得更为简单一些

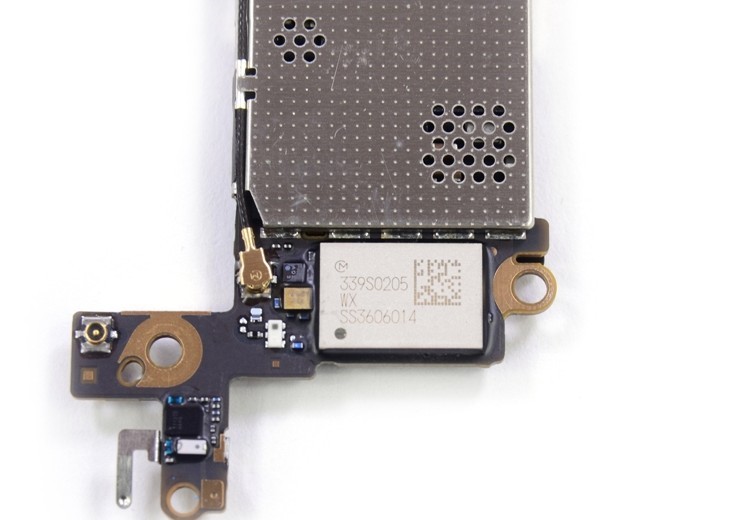

iPhone5S内部主板上的Wi-Fi无线模块是Murata 339S0205，据说基于博通BCM4334，支持802.11n

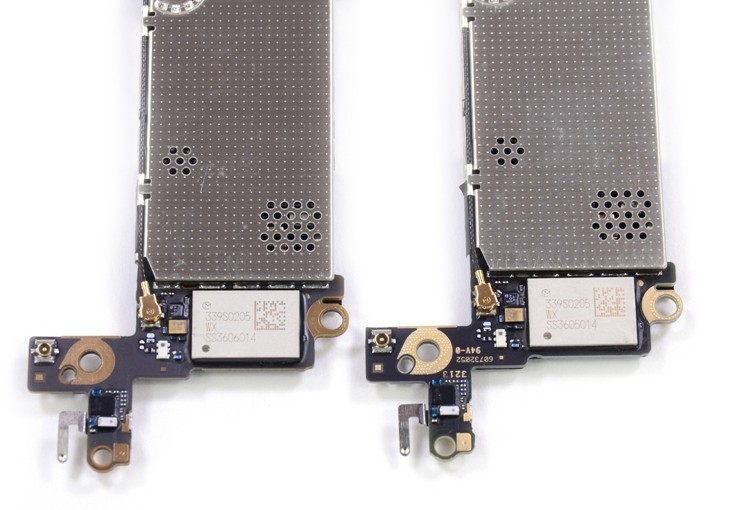

对比16GB、64GB版iPhone5S，乍一看完全一样，但是右侧的多了个编号94V-0，似乎暗示来自不同代工厂

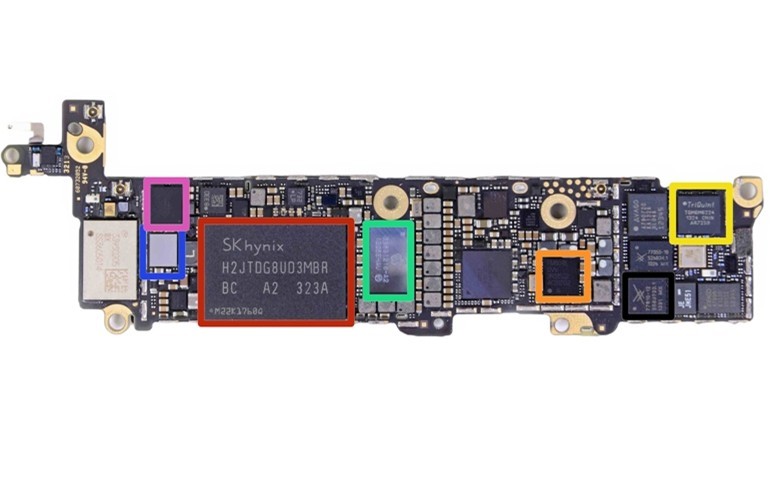

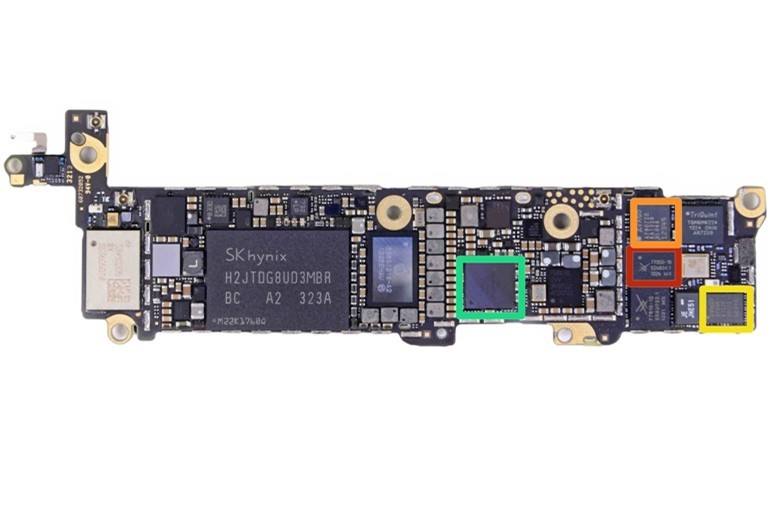

iPhone5S主板正面芯片特写，其中粉色区域（德州仪器37C64G1），蓝色区域（博通BCM5976触摸屏控制器）、红色区域（海力士H2JTDG8UD3MBR 16GB NAND闪存）、绿色区域苹果338S1216、黑色区域为Skyworks 77810芯片、橙色区域为高通PM8081射频电源管理单元芯片、黄色区域为TriQuint TQM6M6224滤波器

其他方面，红色区域为Skyworks 77355芯片、橙色区域为Avago A790720功率放大器、黄色区域为Avago A7900功率放大器、绿色区域为苹果338S120L芯片

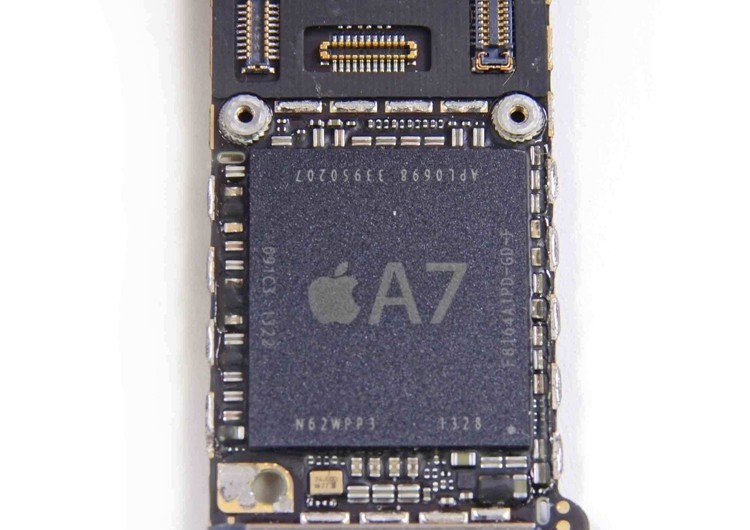

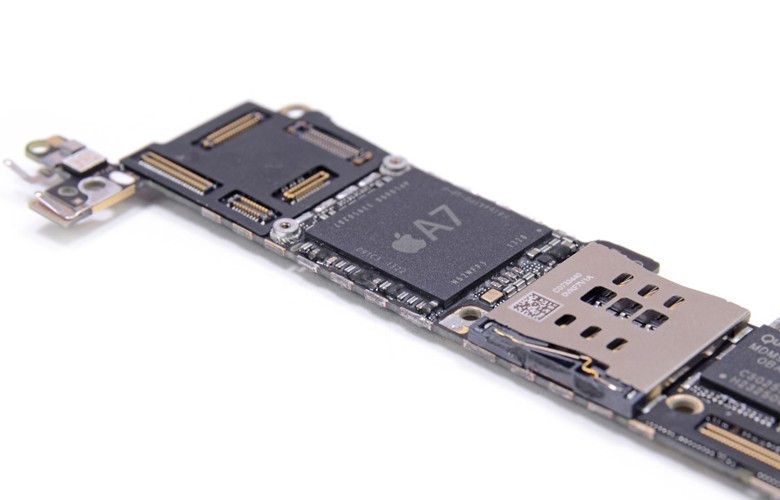

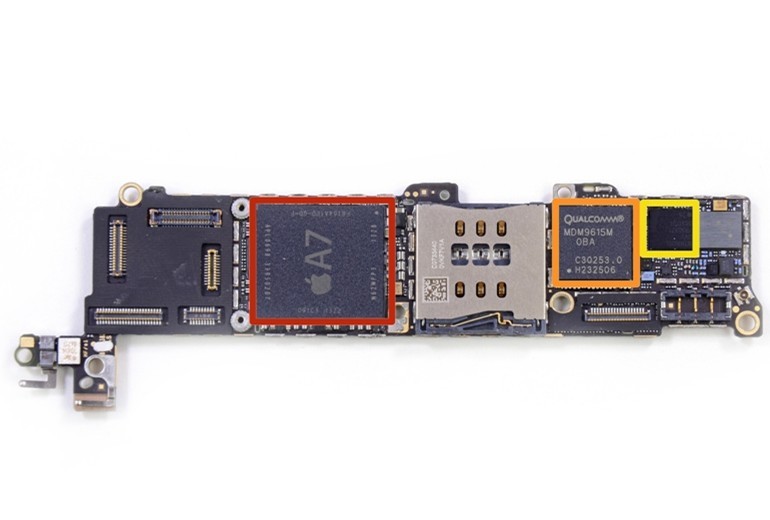

iPhone5S主板背面是核心芯片，如图标注所示，红色区域为苹果A7 APL0698 SoC处理器、橙色区域为高通MDM9615 LTE基带、黄色区域为高通WTR1605L LTE/HSPA+/CDMA2000/TD-SCDMA/EDGE/GPS收发器

iPhone5S搭载了最新的1.2G双核A7处理器

苹果A7处理器基于64位架构，相比之前的32位A6处理器更为先进

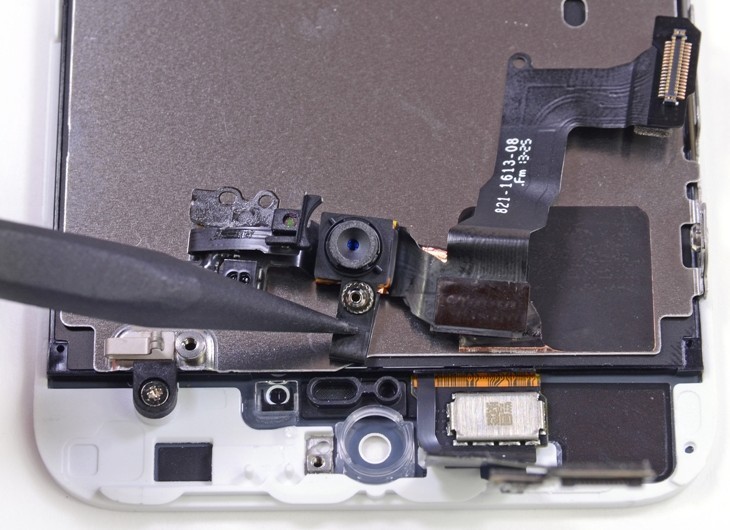

iPhone5S前置120万像素FaceTime摄像头拆解特写

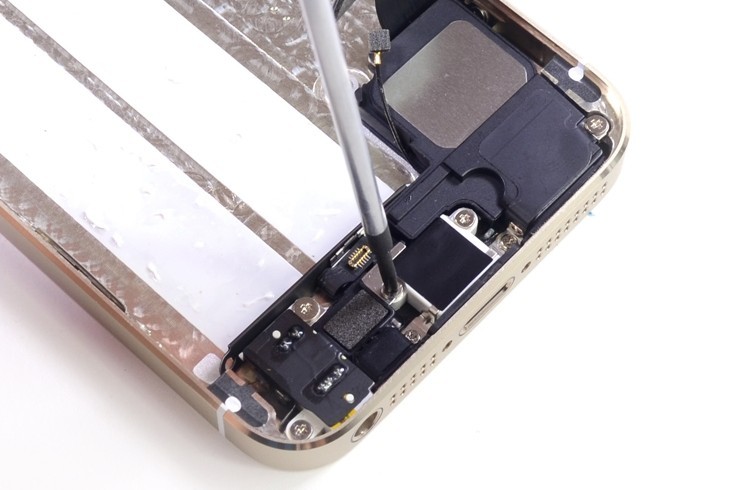

iPhone5S其他配件拆解，还需要拆解几颗螺丝

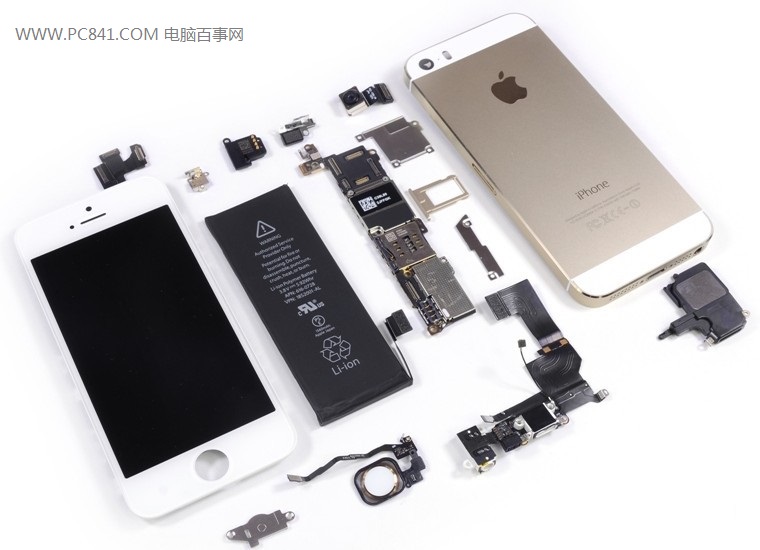

iPhone 5S拆机评测：iPhone5S拆机图解教程

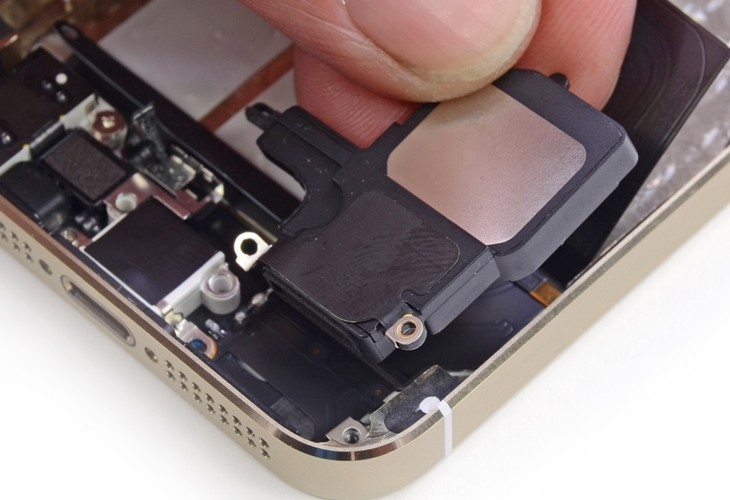

iPhone5S底部样式器拆解特写

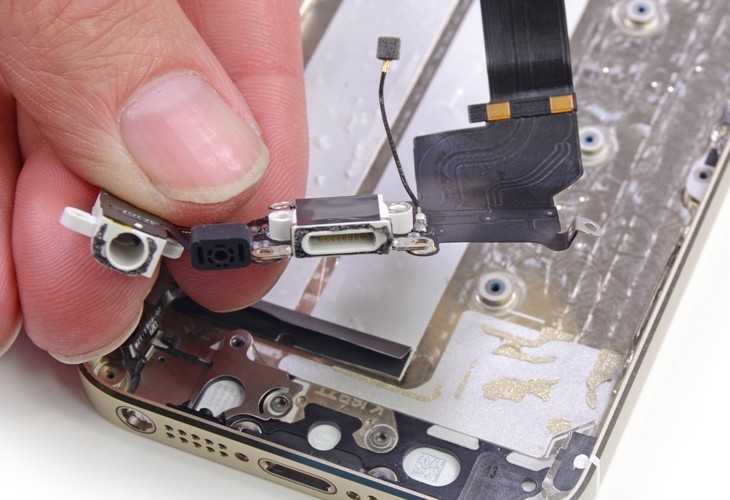

iPhone5S一体耳机、麦克风、Lightning接头拆机特写

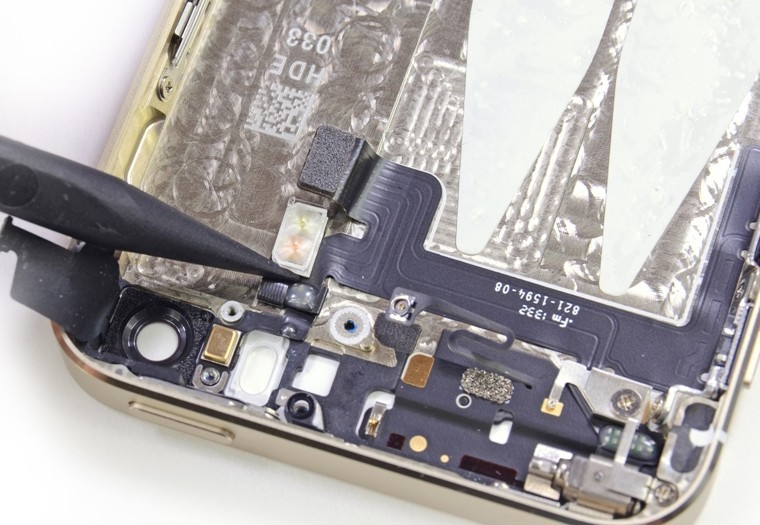

iPhone5S双LED闪光灯拆解特写
