看代码的遇见子类或者接口的实现时，如果有个类图工具就能让我们层次和关系一目了然，如果您的IDE是IntelliJ IDEA，推荐使用其自带的类图功能；

工具版本

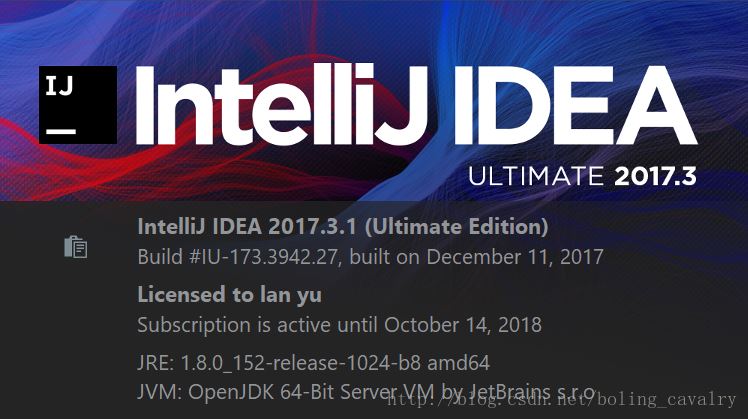

社区版不带类图功能，所以请使用完整版，以下是我用的版本信息：



使用类图功能

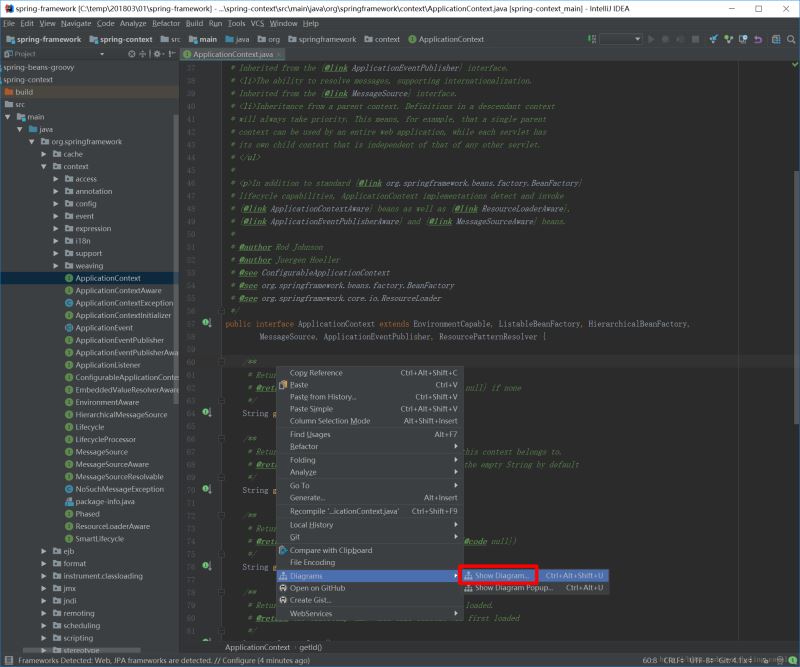

以Spring源码的工程为例，假设我已经打开了ApplicationContext.java，在这个类的大括号内的区域点击右键，选择Diagrams -> Show Diagram，即可打开类图，如下图红框所示：

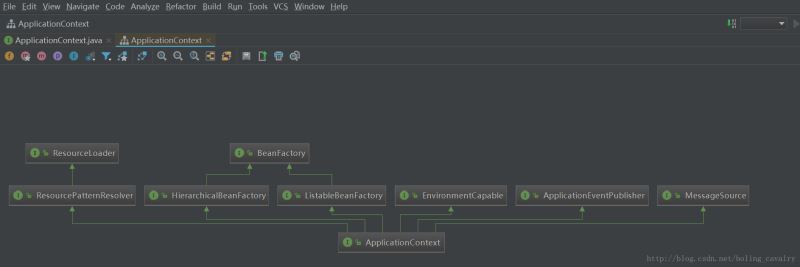

打开的效果如下图所示：




ApplicationContext.java的继承关系一目了然；

调整布局

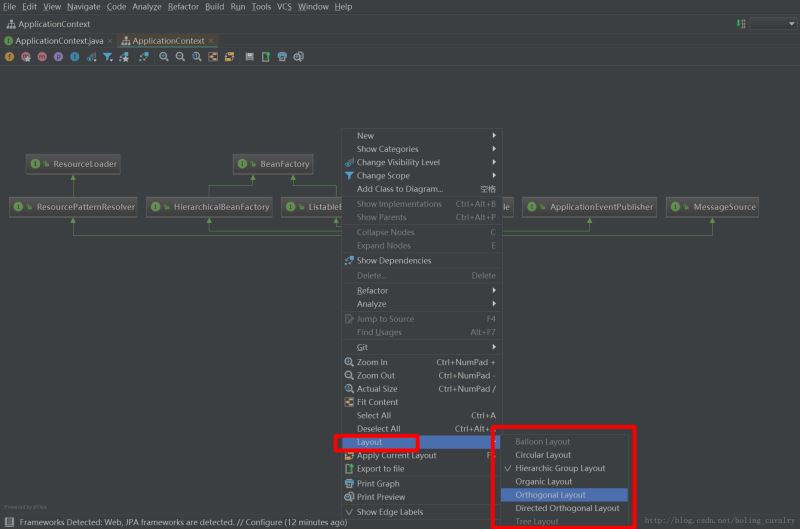

在类图上点击右键，选择"Layout"，在子菜单中可以调整排列效果，如下图：

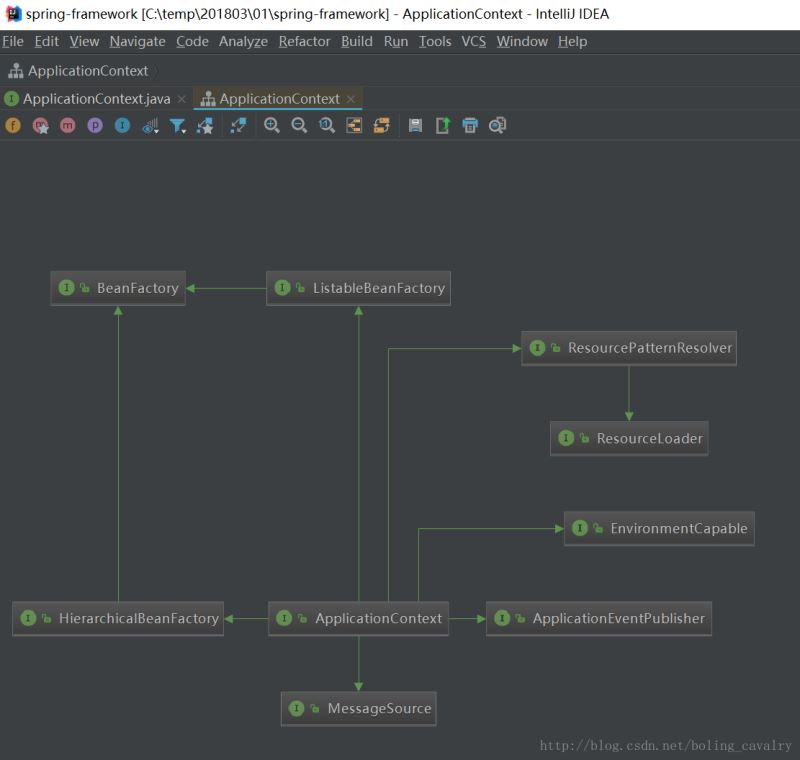

您可以选择一种适合自己的排列布局，例如“Orthogonal Layout”的效果如下图：

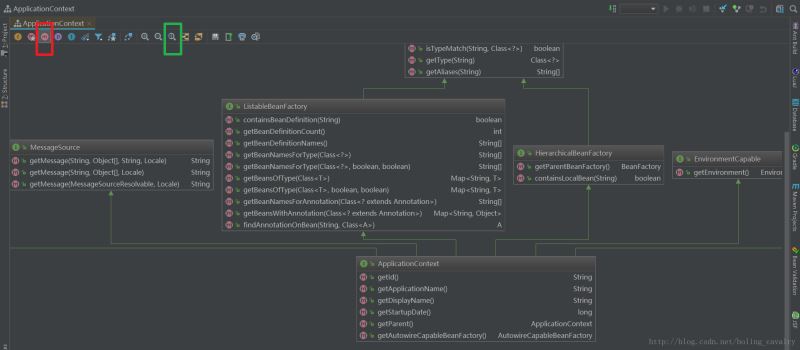

如下图，点击红框中的按钮，可以看到类或者接口的方法信息，另外绿框中的按钮也比较实用，当我们对图像做过方法或者缩小后，可能字体会不清晰，这时点绿框中的按钮就会回到原始比例，此时字体就清晰了：

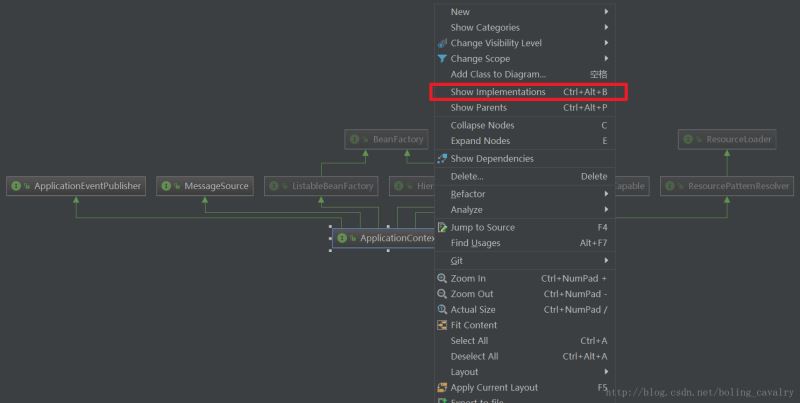

在类上点击右键，选择“Show Implementations”可以看到此类的实现或继承，如下图：



如果想看类图中某个类的源码，点击该类后按下“F4”键即可；
