Qt图形图像开发曲线图表模块QChart库缩放/平移详细方法

C语言 来源：互联网搜集作者：秩名发布时间：2020-03-11 20:35:45 人浏览

摘要

1、使用QChartView来缩放（1）用鼠标框选一个矩形，把图放大到这个矩形 QChartView::setRubberBand(QChartView::RectangleRubberBand);//XY方向同时放大到鼠标画出的矩形大小（也可以设置为只放大X轴或Y轴）（2）setRubberBand函数同时也能使鼠标右键，具备

1、使用QChartView来缩放

（1）用鼠标框选一个矩形，把图放大到这个矩形

QChartView::setRubberBand(QChartView::RectangleRubberBand);//XY方向同时放大到鼠标画出的矩形大小（也可以设置为只放大X轴或Y轴）

（2）setRubberBand函数同时也能使鼠标右键，具备缩小图的功能。

2、使用Qchart来平移和缩放

QChart::scroll(-10, 5);//整体平移(-10, 5)，两个参数分别为Δx和Δy

QChart::zoomIn(x,y,width,height);//缩放到指定的矩形

QChart::zoom(0.9) //整体缩放，参数为放缩系数，<1代表缩小，>1代表放大

QChart::zoomReset() //把所有做过的zoomIn、zoomOut、zoom全部撤销

3、使用QValueAxis或者QDateTimeAxis来平移和缩放

原理就是，通过设置X/Y轴的范围来实现平移和缩放。

例如，当前显示X的显示范围为[20, 50]，如果我们把X轴的显示范围扩大到[0, 80]，这样做的效果就是显示的图形变小了，也就实现了缩放。

例如，当前显示X的显示范围为[0, 30]，如果我们把X轴的显示范围扩大到[10, 40]，这样做的效果就是显示的图形左移了，也就实现了平移。

示例代码：

QValueAxis *axisX = dynamic_cast<QValueAxis*>(Chart->axisX(pLineSeries));//

qreal cur_x_min = axisX->min();

qreal cur_x_max = axisX->max();

axisX->setRange(cur_x_min + 20, cur_x_max + 20);//图形向左平移20（为什么+代表左移？仔细想想就明白了）

放缩与平移的示例代码同理

Qt曲线图表模块QChart库缩放、平移实例

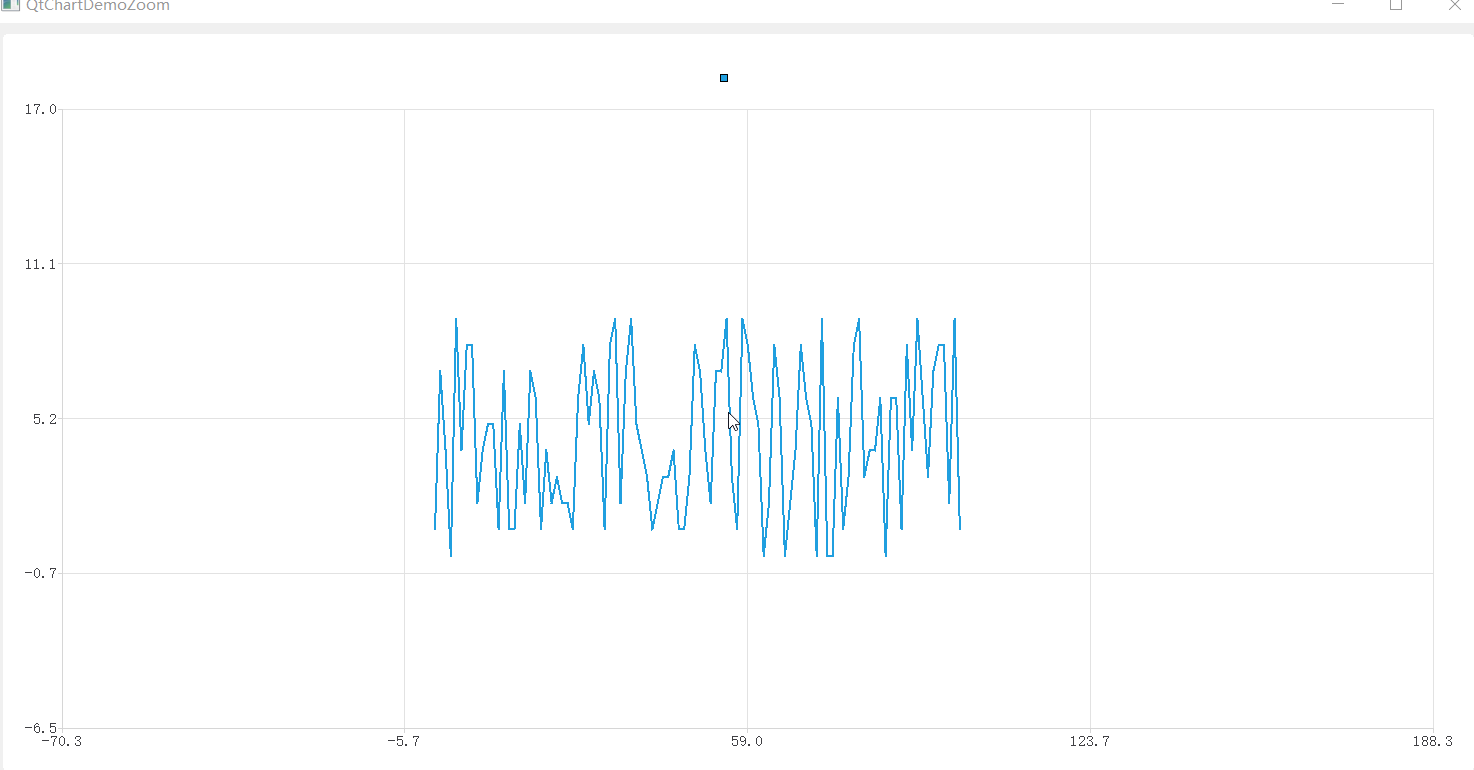

运行效果如下：

.h文件代码

			?

								#ifndef QTCHARTDEMOZOOM_H_38020FA5_FC74_4395_A807_61BF924D2F06

								#define QTCHARTDEMOZOOM_H_38020FA5_FC74_4395_A807_61BF924D2F06

								#include <QtCharts/QChartView>

								using namespace QtCharts;

								class QtChartDemoZoom : public QChartView

								{

								 Q_OBJECT

								public:

								 QtChartDemoZoom(QWidget* pParent = nullptr);

								 ~QtChartDemoZoom();

								protected:

								 virtual void mouseMoveEvent(QMouseEvent *pEvent) override;

								 virtual void mousePressEvent(QMouseEvent *pEvent) override;

								 virtual void mouseReleaseEvent(QMouseEvent *pEvent) override;

								 virtual void wheelEvent(QWheelEvent *pEvent) override;

								private:

								 bool m_bMiddleButtonPressed;

								 QPoint m_oPrePos;

								};

								#endif //QTCHARTDEMOZOOM_H_38020FA5_FC74_4395_A807_61BF924D2F06

.cpp文件代码

			?

								#include <QLineSeries>

								QtChartDemoZoom::QtChartDemoZoom(QWidget* pParent /*= nullptr*/)

								 : QChartView(pParent)

								 , m_bMiddleButtonPressed(false)

								 , m_oPrePos(0, 0)

								{

								 QLineSeries *pLineServies = new QLineSeries();

								 for (int i = 0; i < 100; ++i)

								 {

								 pLineServies->append(i, qrand() % 10);

								 }

								 this->chart()->addSeries(pLineServies);

								 this->chart()->createDefaultAxes();

								}

								 QtChartDemoZoom::~QtChartDemoZoom()

								{

								}

								void QtChartDemoZoom::mouseMoveEvent(QMouseEvent *pEvent)

								{

								 if (m_bMiddleButtonPressed)

								 {

								 QPoint oDeltaPos = pEvent->pos() - m_oPrePos;

								 this->chart()->scroll(-oDeltaPos.x(), oDeltaPos.y());

								 m_oPrePos = pEvent->pos();

								 }

								 __super::mouseMoveEvent(pEvent);

								}

								void QtChartDemoZoom::mousePressEvent(QMouseEvent *pEvent)

								{

								 if (pEvent->button() == Qt::MiddleButton)

								 {

								 m_bMiddleButtonPressed = true;

								 m_oPrePos = pEvent->pos();

								 this->setCursor(Qt::OpenHandCursor);

								 }

								 __super::mousePressEvent(pEvent);

								}

								void QtChartDemoZoom::mouseReleaseEvent(QMouseEvent *pEvent)

								{

								 if (pEvent->button() == Qt::MiddleButton)

								 {

								 m_bMiddleButtonPressed = false;

								 this->setCursor(Qt::ArrowCursor);

								 }

								 __super::mouseReleaseEvent(pEvent);

								}

								void QtChartDemoZoom::wheelEvent(QWheelEvent *pEvent)

								{

								 qreal rVal = std::pow(0.999, pEvent->delta()); // 设置比例

								 // 1. 读取视图基本信息

								 QRectF oPlotAreaRect = this->chart()->plotArea();

								 QPointF oCenterPoint = oPlotAreaRect.center();

								 // 2. 水平调整

								 oPlotAreaRect.setWidth(oPlotAreaRect.width() * rVal);

								 // 3. 竖直调整

								 oPlotAreaRect.setHeight(oPlotAreaRect.height() * rVal);

								 // 4.1 计算视点，视点不变，围绕中心缩放

								 //QPointF oNewCenterPoint(oCenterPoint);

								 // 4.2 计算视点，让鼠标点击的位置移动到窗口中心

								 //QPointF oNewCenterPoint(pEvent->pos());

								 // 4.3 计算视点，让鼠标点击的位置尽量保持不动(等比换算，存在一点误差)

								 QPointF oNewCenterPoint(2 * oCenterPoint - pEvent->pos() - (oCenterPoint - pEvent->pos()) / rVal);

								 // 5. 设置视点

								 oPlotAreaRect.moveCenter(oNewCenterPoint);

								 // 6. 提交缩放调整

								 this->chart()->zoomIn(oPlotAreaRect);

								 __super::wheelEvent(pEvent);

								}
