ABAP ALV最常规写法及常用功能介绍

相关技巧 来源：互联网作者：佚名发布时间：2022-09-13 21:25:47 人浏览

摘要

先导记得刚学ABAP的时候问这问那,问东问西,常常一个可能不怎么用的东西,扣了好久好久.群里的大佬就说,学那么多没必要,以后是会天天写ALV , 讲真因为 SAP 很多东西都已经通过配置就

先导

记得刚学ABAP的时候问这问那,问东问西,常常一个可能不怎么用的东西,扣了好久好久.群里的大佬就说,学那么多没必要,以后是会天天写ALV , 讲真因为 SAP 很多东西都已经通过配置就可以实现, 我们还真就是做表单相关的东西比较多,不能说全部,也是大部分. 好巧今天看到群友问ALV 相关的内容,这里整理一下,希望帮助更多的人ヾ(?°∇°?)??.

流程顺序

开发ALV的基本流程：

第1步：声明变量

定义ALV所要用到的类型池：TYPE-POOLS: SLIS

针对ALV的控制信息数据（Layout & Fieldcat）

第2步：定义内表
存放自定义数据文件的数据，以及在ALV中显示

第3步：读取数据

读取数据存放至Internal Table

第4步：ALV格式控制

建立ALV显示样式（layout）和显示字段清单(Field Catalogs)

第5步：定义事件

建立事件清单(Event Catalogs)

第6步：显示ALV

调用ALV Function Module

第7步：用户事件

定义User按键处理事件

普通的ALV的流程如上图,包含所有常规流程.本质上是展示数据的报表. 以及常用语法的熟练使用,数据转换,逻辑计算等.

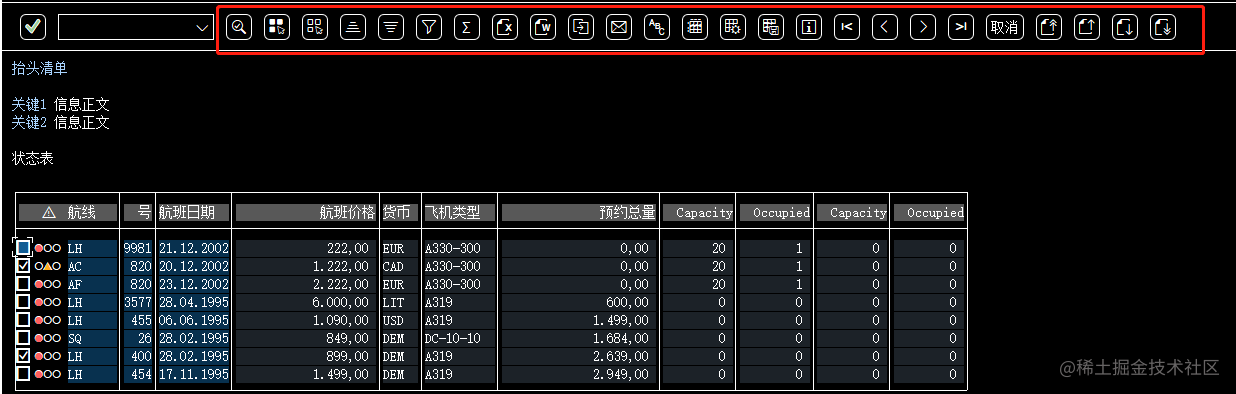

ALV 界面介绍

ALV组成3大部分

工具栏

标题栏

显示数据的网格控制器 (必要时可以隐藏工具栏和标题栏)

ALV 开发注意事项

注意事项：
1、在ALV中，需要注意所有需要显示的列，都必须在相应的内表中有对应的字段，字段名字不能写错。
2、在SAP ABAP程序中，字符串的大小写很重要，在单引号包围的字符串中，一般来说都应该用大写，特别是在调用一些系统的方法时传入字符串参数时。
3、传入到ALV中的列对应的字段名称也必须使用大写字母，否则数据不会显示出来。
4、使用宏定义或者子例程可以减少代码量，并且尽可能实现代码的复用。
5、注意在FORM里定义的变量在离开FORM后，就会被系统释放掉，回收内存空间。

ALV 基本参数

ALV 对象参数

ALV开发中两个重要的对象——FIELDCAT和LAYOUT：
在调用ALV的函数中，除了定义所输出使用的内表之外，
还有两个部分是必需确认的：列栏位属性和布局属性。
列栏位属性FIELDCAT ：
设置输出中具体字段的名称、类型、格式等属性；
对于系统结构表，函数可参照此结构自动创建列属性，可以没有调用列栏位属性
布局属性LAYOUT：
设置输出ALV列表的整体布局的属性，如输出字段的颜色、表格中的线条等。
没有调用布局属性时，系统按默认布局输出，不做任何调整。
两对象同属于类型组SLIS，在ALV开发中必须声明类型组SLIS

ALV 参数控制Layout

布局控制[layout]
布局是用来控制整个ALV的一个布局，比如ALV的标题,是否可编辑,行颜色,列颜色.
参照ALV的控制结构[LVC_S_LAYO],以后的例子我将详细介绍如何设置行颜色和列颜色.
详细的结构说明(注意这些字段的取值，单引号内，' '空格代表否，'X' 代表是)

字段名描述 Value range
CWIDTH_OPT 最优化宽度 SPACE, 'X'
SMALLTITLE 小标题 SPACE, 'X'
GRID_TITLE 标题,在网格和工具条之间最长70个字符
NO_HEADERS 列标题隐藏 SPACE, 'X'
NO_HGRIDLN 隐藏水平线 SPACE, 'X'
NO_MERGING 禁用单元格合并 SPACE, 'X'
NO_ROWMARK 禁用系统自带的行选择'X'为D和A的时候隐藏 SPACE, 'X'
NO_TOOLBAR 隐藏工具条 SPACE, 'X'
NO_VGRIDLN 隐藏垂直线 SPACE, 'X'
SEL_MODE 选择模式 SPACE, 'A', 'B', 'C', 'D'
EXCP_CONDS 合计例外 SPACE, 'X'
EXCP_FNAME 字段名称带有例外编码最长30个字符
EXCP_LED 例外作为 LED SPACE, 'X'
EXCP_ROLLN 例外文档的数据元素 SPACE, 'X'
CTAB_FNAME 带有复杂单元格颜色编码的字段名称最长30个字符
INFO_FNAME 带有简单行彩色代码的字段名称最长30个字符
ZEBRA 可选行颜色,如果设置了，出现了间隔色带 SPACE, 'X'
NO_TOTLINE 没有总计 SPACE, 'X'
NUMC_TOTAL 可以对NUMC字段进行合计 SPACE, 'X'
TOTALS_BEF 总计输出在第一行,小计在新的值之前 SPACE, 'X'
STYLEFNAME 设置单元格,比如PUSHBUTTON 最长30个字符

ALV 参数控制Fieldcat

Fieldcat
data: fieldcat type slis_t_fieldcat_alv with header line.
it_fieldcat = fieldcat[]
属性
（用来定义表单中的各个列的相关信息）
Fieldcat-col_pos = n. 输出列
Fieldcat-tabname = ‘FIELDNAME’. 对应的内表字段名
Fieldcat-seltext_s/m/l = ‘列名’. 输出列文本（ _s：短文本 _l：长文本）
Fieldcat-emphasize = ‘CX10’. 带有颜色的高亮列（其中X=（1-7）颜色同format）
Fieldcat-hotspot = ‘X’. 作为热点显示可触发鼠标触发事件
Fieldcat-currency = ‘CURRKEY’. 表 TCURX 中的货币名称
Fieldcat-quantity(3) 计量单位
Fieldcat-qfieldname 参考计量单位的字段名称
Fieldcat-round = n. 四舍五入至小数位数下n 位
Fieldcat-exponent = n. 浮点数的幂指数为n
Fieldcat-key = ‘X’. 关键字段
Fieldcat-icon = ‘X’. 作为图标输出
Fieldcat-symbol = ‘X’. 输出作为符号
Fieldcat-checkbox = ‘X’. 作为复选框输出
Fieldcat-just = SPACE, 'R', 'L', 'C'. 对齐方式
Fieldcat-lzero = ‘X’. 输出前导零
Fieldcat-no_sign = ‘X’. 输出抑制符号
Fieldcat-no_zero = ‘X’. 为输出隐藏零
Fieldcat-edit_mask = SPACE, mask.. 输出为mask的模式
Fieldcat-fix_column = ‘X’. 固定列
Fieldcat-do_sum = ‘X’. 总计列值总和
Fieldcat-no_out = ‘X’. 列不输出
Fieldcat-tech = ‘X’. 该字段为技术字段
Fieldcat-outputlen = n 列的字符宽度为n
Fieldcat-decimals_out = n 能控制小数点的位数为n
Fieldcat-datatype = C,I,N… 定义数据类型

ALV定义事件

* 建立事件清单(Event Catalogs)

*需定义事件块，否则出错

eventcat_ln-name = 'TOP_OF_PAGE'.eventcat_ln-form = 'PAGE_HEADER'.

APPEND eventcat_ln TO eventcat.

事件块：

FORM PAGE_HEADER.

ENDFORM.

ALV DEMO

1:声明alv

代码

REPORT YALVDEMO1.

*第一步 :声明alv相关变量

TYPE-POOLS:SILS. "引入slis 包定义使用专门alv

data:LT_FIELDCAT TYPE SLIS_T_FIELDCAT_ALV, "存储fieldcat 内表, 列表标签相关

LS_FIELDCAT TYPE SLIS_FIELDCAT_ALV,

*WA_FIELDCAT TYPE SLIS_FIELDCAT_ALV, "定义使用工作区

*ls_fieldcat like LINE OF LT_FIELDCAT,

LS_LAYOUT TYPE SLIS_LAYOUT_ALV, "ALV格式控制的结构体

LT_EVENT TYPE slis_T_event , " 事件的内表

LS_EVENT TYPE slis_alv_event. "事件的工作区

DATA: pgm LIKE sy-repid.

DATA LT_SORT TYPE SLIS_T_SORTINFO_ALV .

DATA WA_SORT TYPE SLIS_SORTINFO_ALV.

DATA LS_SETTING TYPE LVC_S_GLAY.

DATA : LV_COLPOS TYPE INT2 .

着重解释

主要是生命变量
引入slis 包,
建立内表,
定义变量

2:定义内表

代码

*第二部:定义内表

*定义类型.

TYPES:BEGIN OF ty_alvshow,

CARRID TYPE SPFLI-CARRID, "航线代码

CITYFROM type SPFLI-CITYFROM , "起飞城市.

CITYTO TYPE SPFLI-CITYTO , "目标城市

FLDATE type SFLIGHT-FLDATE ,"起飞时间

PLANETYPE TYPE SFLIGHT-PLANETYPE ,"飞机类型

SEATSMAX TYPE SFLIGHT-SEATSMAX ,"飞机容量

END OF ty_alvshow.

*定义内表和工作区

data : LT_ALVSHOW TYPE TABLE OF ty_alvshow, "定义内表

WA_ALVSHOW TYPE ty_alvshow.

着重解释

类型可以直接写入字段类型中的类型
或者干脆直接写表名-字段也可以.

3:读取数据

代码

*第三部:读取数据

select

a~CARRID CITYFROM

CITYTO FLDATE

PLANETYPE SEATSMAX

FROM spfli as a inner join SFLIGHT as b on a~CARRID = b~CARRID

into table LT_ALVSHOW "内表需要增加table

UP TO 10 ROWS.

4:字段配置 ALV格式控制.

代码

*第四部: ALV 的格式控制. layout

LS_LAYOUT-zebra = 'X'. "列输出位置

LS_LAYOUT-detail_popup = 'X' ."是否弹出详细明细窗口

LS_LAYOUT-detail_TITLEBAR = '详细信息'.

LS_LAYOUT-f2code = '&ETA' . "设置触发弹窗信息功能

LS_LAYOUT-colwidth_optimize = 'X' . "设置自动优化列宽.

"fieldcat 界面配置

lv_colpos = 1 . "字段显示为第几行

ls_FIELDCAT-fieldname = 'CARRID'. "那个字段

LS_FIELDCAT-col_pos = LV_COLPOS.

LS_FIELDCAT-key = 'X'.

LS_FIELDCAT-DATATYPE = 'CHAR' .

LS_FIELDCAT-OUTPUTLEN = '10'.

LS_FIELDCAT-SELTEXT_M = '飞机id'.

APPEND LS_FIELDCAT to LT_FIELDCAT.

clear LS_FIELDCAT .

"fieldcat 界面配置

lv_colpos = LV_COLPOS + 1 . "字段显示为第几行

ls_FIELDCAT-fieldname = 'CITYFROM'. "那个字段

LS_FIELDCAT-col_pos = LV_COLPOS.

LS_FIELDCAT-key = 'X'.

LS_FIELDCAT-DATATYPE = 'CHAR' .

LS_FIELDCAT-OUTPUTLEN = '30'.

LS_FIELDCAT-SELTEXT_M = '出发城市'.

APPEND LS_FIELDCAT to LT_FIELDCAT.

clear LS_FIELDCAT .

"fieldcat 界面配置

lv_colpos = LV_COLPOS + 1 . "字段显示为第几行

ls_FIELDCAT-fieldname = 'CITYTO'. "那个字段

LS_FIELDCAT-col_pos = LV_COLPOS.

LS_FIELDCAT-key = 'X'.

LS_FIELDCAT-DATATYPE = 'CHAR' .

LS_FIELDCAT-OUTPUTLEN = '30'.

LS_FIELDCAT-SELTEXT_M = '到达城市'.

APPEND LS_FIELDCAT to LT_FIELDCAT.

clear LS_FIELDCAT .

"fieldcat 界面配置

lv_colpos = LV_COLPOS + 1 . "字段显示为第几行

ls_FIELDCAT-fieldname = 'FLDATE'. "那个字段

LS_FIELDCAT-col_pos = LV_COLPOS.

LS_FIELDCAT-key = 'X'.

LS_FIELDCAT-DATATYPE = 'DATS' .

LS_FIELDCAT-OUTPUTLEN = '8'.

LS_FIELDCAT-SELTEXT_M = '到达时间'.

APPEND LS_FIELDCAT to LT_FIELDCAT.

clear LS_FIELDCAT .

"fieldcat 界面配置

lv_colpos = LV_COLPOS + 1 . "字段显示为第几行

ls_FIELDCAT-fieldname = 'PLANETYPE'. "那个字段

LS_FIELDCAT-col_pos = LV_COLPOS.

LS_FIELDCAT-key = 'X'.

LS_FIELDCAT-DATATYPE = 'char' .

LS_FIELDCAT-EDIT = 'X'.

LS_FIELDCAT-OUTPUTLEN = '20'.

LS_FIELDCAT-SELTEXT_M = '飞机类型'.

APPEND LS_FIELDCAT to LT_FIELDCAT.

clear LS_FIELDCAT .

"fieldcat 界面配置

*lv_colpos = LV_COLPOS + 1 . "字段显示为第几行

*ls_FIELDCAT-fieldname = 'SEATSMAX'. "那个字段

*LS_FIELDCAT-col_pos = LV_COLPOS.

*LS_FIELDCAT-key = 'X'.

*LS_FIELDCAT-DATATYPE = 'int4' .

*LS_FIELDCAT-OUTPUTLEN = '20'.

*LS_FIELDCAT-SELTEXT_M = '飞机容量'.

*APPEND LS_FIELDCAT to LT_FIELDCAT.

*clear LS_FIELDCAT .

"fieldcat 界面配置

lv_colpos = LV_COLPOS + 1 . "字段显示为第几行

ls_FIELDCAT-fieldname = 'SEATSMAX'. "那个字段

LS_FIELDCAT-col_pos = LV_COLPOS.

LS_FIELDCAT-ref_fieldname = 'SFLIGHT' .

LS_FIELDCAT-do_sum = 'X' .

LS_FIELDCAT-SELTEXT_M = '飞机容量'.

APPEND LS_FIELDCAT to LT_FIELDCAT.

Clear LS_FIELDCAT .

着重解释

首先需要配置layout 相关内容

在配置每个字段的fieldcat .

注意:显示列数要设置逐级增加,并且要把内表数据覆盖内表 ,并清空内表数据.

5:定义事件

代码

LS_EVENt-name = 'USER_COMMAND' ."用户响应事件

LS_EVENT-FORM = 'FORM_USER_COMMAND' .

APPEND LS_EVENT TO LT_EVENT .

CLEAR LS_EVENT .

LS_EVENT-name = 'TOP_OF_PAGE' ."显示标题

LS_EVENT-form = 'FORM_TOP_OF_PAGE' .

APPEND LS_EVENT TO LT_EVENT .

CLEAR LS_EVENT .

LS_EVENt-name = 'PF_STATUS_SET' ."显示状态栏

LS_EVENT-FORM = 'FORM_PF_STATUS_SET' .

APPEND LS_EVENT TO LT_EVENT .

CLEAR LS_EVENT .

6:排序(常用功能)

代码

*------第六步排序

WA_SORT-fieldname = 'SEATSMAX' .

WA_SORT-DOWN = 'X'.

APPEND WA_SORT TO LT_SORT .

CLEAR wa_sort . "清空工作区

7:显示alv数据

操作

光标要留在数据的位置,然后点模式-->调用功能输入-->REUSE_ALV_GRID_DISPLAY
-->按回车.-->自动生成代码

代码

*第七部分显示alv

LS_SETTING-EDT_CLL_CB = 'X' . "编辑单元格之后, 返回给程序编辑后的值.

pgm = sy-repid. "回调对象

CALL FUNCTION 'REUSE_ALV_GRID_DISPLAY'

EXPORTING

* I_INTERFACE_CHECK = ' '

* I_BYPASSING_BUFFER = ' '

* I_BUFFER_ACTIVE = ' '

I_CALLBACK_PROGRAM = pgm

I_CALLBACK_PF_STATUS_SET = 'PF_STATUS_SET'

I_CALLBACK_USER_COMMAND = 'USER_COMMAND'

I_CALLBACK_TOP_OF_PAGE = 'TOP_OF_PAGE'

* I_CALLBACK_HTML_TOP_OF_PAGE = ' '

* I_CALLBACK_HTML_END_OF_LIST = ' '

* I_STRUCTURE_NAME =

* I_BACKGROUND_ID = ' '

* I_GRID_TITLE =

I_GRID_SETTINGS = LS_SETTING "编辑单元格之后, 返回给程序编辑后的值.

IS_LAYOUT = LS_LAYOUT

IT_FIELDCAT = LT_FIELDCAT

* IT_EXCLUDING =

* IT_SPECIAL_GROUPS =

IT_SORT = LT_SORT

* IT_FILTER =

* IS_SEL_HIDE =

* I_DEFAULT = 'X'

* I_SAVE = ' '

* IS_VARIANT =

IT_EVENTS = LT_EVENT

* IT_EVENT_EXIT =

* IS_PRINT =

* IS_REPREP_ID =

* I_SCREEN_START_COLUMN = 0

* I_SCREEN_START_LINE = 0

* I_SCREEN_END_COLUMN = 0

* I_SCREEN_END_LINE = 0

* I_HTML_HEIGHT_TOP = 0

* I_HTML_HEIGHT_END = 0

* IT_ALV_GRAPHICS =

* IT_HYPERLINK =

* IT_ADD_FIELDCAT =

* IT_EXCEPT_QINFO =

* IR_SALV_FULLSCREEN_ADAPTER =

* IMPORTING

* E_EXIT_CAUSED_BY_CALLER =

* ES_EXIT_CAUSED_BY_USER =

TABLES

T_OUTTAB = LT_ALVSHOW

EXCEPTIONS

PROGRAM_ERROR = 1

OTHERS = 2.

IF SY-SUBRC <> 0.

* Implement suitable error handling here

ENDIF.

解释

1:生成的代码都是注释的

2:选择使用的解除注释并赋值

8:按钮操作标题栏等配置

代码

*按钮 gui

FORM FORM_PF_STATUS_SET USING RT_EXTAB TYPE SLIS_T_EXTAB .

SET PF-STATUS 'YALVDEMO1_GUI'.

ENDFORM.

*标题

FORM FORM_TOP_OF_PAGE.

*定义数据内表和工作区

DATA LT_COMMENTARY TYPE SLIS_T_LISTHEADER.

DATA WA_COMMENTARY TYPE SLIS_LISTHEADER.

WA_COMMENTARY-TYP = 'H' .

WA_COMMENTARY-INFO = '飞机飞行清单' .

APPEND WA_COMMENTARY TO LT_COMMENTARY .

WA_COMMENTARY-TYP = 'S' .

WA_COMMENTARY-INFO = '中号标题' .

APPEND WA_COMMENTARY TO LT_COMMENTARY .

CALL FUNCTION 'REUSE_ALV_COMMENTARY_WRITE'

EXPORTING

IT_LIST_COMMENTARY = LT_COMMENTARY.

* I_LOGO =

* I_END_OF_LIST_GRID =

* I_ALV_FORM =

ENDFORM.

*用户操作按钮

FORM FORM_USER_COMMAND USING R_UCOMM LIKE SY-UCOMM

RS_SELFIELD TYPE SLIS_SELFIELD .

data : lt_SFLIGHT TYPE table of SFLIGHT , "内表

wa_SFLIGHT type SFLIGHT. "工作区

IF R_UCOMM = 'ZYDD1' .

MESSAGE '你触发了按钮' TYPE 'I'.

ELSEIF R_UCOMM = 'Z_SAVE1' .

select * from SFLIGHT into table lt_SFLIGHT

for ALL ENTRIES IN LT_ALVSHOW

where CARRID = lt_alvshow-CARRID .

ENDIF .

loop at lt_SFLIGHT into wa_SFLIGHT . "从工作区取数循环

READ TABLE LT_ALVSHOW into WA_ALVSHOW WITH KEY CARRID = wa_SFLIGHT-CARRID .

if sy-SUBRC = 0 .

*MESSAGE WA_ALVSHOW-PLANETYPE TYPE 'I'.

wa_SFLIGHT-PLANETYPE = WA_ALVSHOW-PLANETYPE .

MODIFY lt_SFLIGHT from wa_SFLIGHT. "内表更新

ENDIF .

CLEAR wa_SFLIGHT .

CLEAR WA_ALVSHOW.

ENDLOOP.

update SFLIGHT from table lt_SFLIGHT.

if sy-subrc = 0 .

commit work . "数据库提交

MESSAGE '保存成功' TYPE 'I'.

else .

ROLLBACK work .

MESSAGE '保存失败' TYPE 'I'.

ENDIF.

ENDFORM .

总结

这个demo 是最简单的DEMO 使用的是系统内置表(飞机表) , 其中包含了用户操作,排序,求和等常规用户操作和界面优化 .

常规语法的通俗使用. 此demo还可以进一步优化,把常规重复性操作写入到函数或者宏中,后续会发更优化版本.

作为入门demo 可以让你充分了解ALV ,及ALV 常规用到的属性.

您可能感兴趣的文章 :

APAP ALV进阶写法及优化介绍

原文链接 : https://juejin.cn/post/7140540628831567909

Tag : 功能(5)

CTF AWD入门学习手册

AWD赛制是一种网络安全竞赛的赛制。AWD赛制由安全竞赛专家及行业专家凭借十多年实战经验，将真实网络安全防护设备设施加入抽象的网络
Ceph集群CephFS文件存储核心概念及部署使用介绍

1.CephFS文件存储核心概念 1.1.CephFS文件存储简介官方文档：docs.ceph.com/en/pacific/ 传统的文件存储通常使用的是NAS存储，通过NFS协议来实现，
Git基础学习之文件删除操作命令介绍

1、删除文件说明在Git工作目录中要删除某个文件，首先要清楚该文件所处的状态。若要是该文件未被Git管理，在工作区直接进行删除即可
使用openssl实现私有CA的搭建和证书的颁发

CA的相关该概念 PKI：Public Key Infrastructure 公共密钥加密体系 CA：Certificate Authority，证书签发机构.实现身份的验证的一个机构。 CA工作逻辑
VSCode搭建x264 源码调试环境的详细步骤

1.下载 x264 https://www.videolan.org/developers/x264.html 解压后 2. 使用上一节介绍的方法为 x264 生成支持 debug 的 x264.exe 我在 D盘创建一个新的文件夹
Win10环境下编译和运行 x264的详细过程

1. MSYS2 的下载和安装 1.1 下载官网有下载和安装流程 https://www.msys2.org/ 1.2 安装双击安装，然后一直点下一步即可。最后，点击确定后是下
将WSL系统更换国内源的方法(固定路径+国内镜像源

1.找到wsl镜像源首先，我们找到自己的wsl镜像源所在的地方，在cmd中输入**\wsl$** 按enter可以看到自己的wsl在这里了如果不想以后难找，可以
BurpSuite超详细安装和基础使用教程(已破解)

Burp Suite 是用于攻击web 应用程序的集成平台。它包含了许多Burp工具，这些不同的burp工具通过协同工作，有效的分享信息，支持以某种工具中
2022最新腾讯轻量云debian 10安装pve教程介绍

1.aptupdate apt install -y curl wget sudo 1.设置host PVE官方要求，/etc/hosts需要做如下修改：首先设置hostname，根据实际情况自行修改，我这里设置为
安全漏洞之SSTI模板注入深入解析

上篇文章带来了反序列化漏洞的知识，还没讲过的基础漏洞类型已经很少了，今天给大家带来的知识点是SSTI模板注入，提到注入大家首先想
