Python OpenGL绘制一场烟花盛会的代码

python 来源:互联网 作者:秩名 发布时间:2022-02-02 21:14:50 人浏览
摘要

忙碌了一年,今天终于放假了。原本打算好好休息一下,没成想只过了半天就觉得有点无聊。看家人和朋友们都在忙年,那我就用OpenGL导演一场烟花盛会,献给即将到来的新年吧。 一说

忙碌了一年,今天终于放假了。原本打算好好休息一下,没成想只过了半天就觉得有点无聊。看家人和朋友们都在忙年,那我就用OpenGL导演一场烟花盛会,献给即将到来的新年吧。

一说到OpenGL,很多人都会觉得复杂,其实不然。只要掌握了几个基本的概念,借助于工具软件,任何人都可以很轻松地上手。在制作烟花之前,我先介绍一下WxGL这个三维数据快速可视化工具。



1. 安装WxGL

WxGL是一个基于PyOpenGL的三维数据可视化库,以wx为显示后端,提供Matplotlib风格的交互式应用方式。WxGL也可以和wxPython无缝结合,在wx的窗体上绘制三维模型。使用pip命令即可快速安装WxGL及其所依赖的其他模块。

1

pip install wxgl



2. 快速体验

下面这几行代码,绘制了一个中心在坐标原点半径为1的纯色圆球。忽略模块名的话,这些代码和Matplotlib的风格是完全一致的。

1

2

3

4

>>> import wxgl.wxplot as plt

>>> plt.uvsphere((0,0,0), 1, color='cyan')

>>> plt.title('快速体验:$x^2+y^2=1$')

>>> plt.show()

生成一个地球模型是如此简单。

1

2

>>> plt.uvsphere((0,0,0), 1, texture='res/earth.jpg', xflip=True, yflip=False)

>>> plt.show()

让地球自转,更是易如反掌。

1

2

3

4

5

6

7

>>> plt.uvsphere((0,0,0), 1,

    texture='res/earth.jpg',

    xflip=True,

    yflip=False,

    transform = lambda tn,gms,tms : ((0, 1, 0, (0.01*tms)%360),)

)

>>> plt.show()

勾选“屏幕录制”,点击“播放”按钮,即可保存为gif文件或mp4/avi格式的视频文件。

这是代码中用的的地球纹理图片,可以直接下载使用。



3. 编写自己的着色器

WxGL不仅提供了线段、散点、曲面、三维等值面等一系列绘图函数,还支持用户定制着色器程序,以实现更复杂的功能。下面这个例子,用粒子技术模拟了烟花升空的过程。

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

# -*- coding: utf-8 -*-



import numpy as np

import wxgl

import wxgl.wxplot as plt



def rise(n, pos, h, v, a, cycle):

    """烟花升空模型



    n       - 粒子数量

    pos     - 初始位置

    h       - 上升行程

    v       - 初始速度

    a       - 上升加速度

    cycle   - 循环周期

    """



    vshader_src = """

        #version 330 core

        in vec4 a_Position;

        in vec4 a_Color;

        in float a_Delay; // 粒子发射延迟时间(s)

        uniform float u_Ts; // 持续时间(s)

        uniform float u_V; // 初始速度

        uniform float u_A; // 上升加速度

        uniform mat4 u_MVPMatrix;

        out vec4 v_Color;

        out float v_Ts;

        void main() {

            float t = u_Ts - a_Delay;

            if (t < 0) t = 0;



            float s = u_V * t + 0.5 * u_A * t * t;

            gl_Position = u_MVPMatrix * vec4(a_Position.x, a_Position.y+s, a_Position.z, a_Position.w);

            gl_PointSize = 1;

            v_Color = a_Color;

            v_Ts = u_Ts;

        }

    """



    fshader_src = """

        #version 330 core

        in vec4 v_Color;

        uniform float u_Tmax;

        in float v_Ts;

        void main() {

            if(v_Ts > u_Tmax) discard;



            vec2 temp = gl_PointCoord - vec2(0.5);

            float f = dot(temp, temp);

            if(f > 0.25) discard;



            gl_FragColor = vec4(v_Color.rgb, 1);

        }

    """



    vs = np.array(pos) + (np.random.random((n,3)) - 0.5) * h/100

    color = np.tile(np.array((1.0,1.0,0.8)), (n,1))

    delay = np.float32(np.absolute(np.random.randn(n))) / 10

    tmax = (pow(v*v+2*a*h, 0.5)-v)/a + delay.max()



    m = wxgl.Model(wxgl.POINTS, vshader_src, fshader_src, sprite=True)

    m.set_vertex('a_Position', vs)

    m.set_color('a_Color', color)

    m.set_argument('a_Delay', delay)

    m.set_argument('u_Ts', lambda tn,gms,tms:(tms/1000)%cycle)

    m.set_argument('u_V', v)

    m.set_argument('u_A', a)

    m.set_argument('u_Tmax', tmax)

    m.set_mvp_matrix('u_MVPMatrix') # 设置模型矩阵、视点矩阵和投影矩阵



    return m



vs = np.array([

    [-1.5,2,1], [-1.5,0,1], [1.5,2,1], [1.5,0,1],

    [-1.5,2,-1], [-1.5,0,-1], [1.5,2,-1], [1.5,0,-1]])

vs = vs[[0,1,2,3,0,2,1,3,4,5,6,7,4,6,5,7,0,4,1,5,2,6,3,7]]

m = rise(n=500, pos=(0,0,0), h=1.5, v=2, a=-1.2, cycle=5)



plt.figure(zoom=0.7, elev=10)

plt.line(vs, color=(0,1,1), method='isolate') # 六面体线框,表示烟花燃放的空间

plt.model(m)

plt.show()



4. 绽放的烟花

只要理解了烟花升空的代码,很容易写出烟花在空中爆炸的着色器程序。下面的代码除了烟花升空的着色器,还提供了两种烟花爆炸的着色器,其中用到了一个纹理图片,可直接下载下面这张图使用。

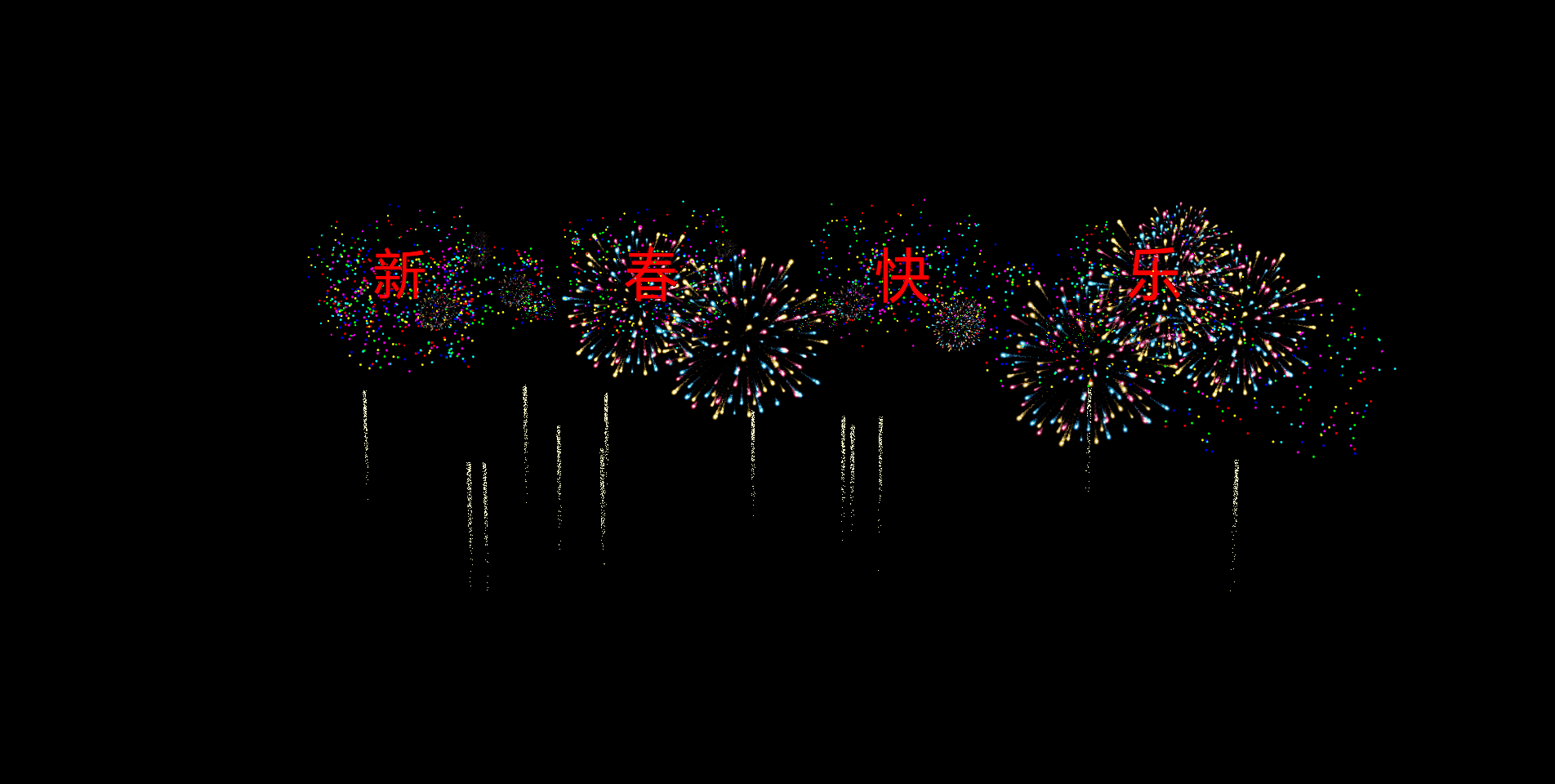

如果将上面的纹理图片替换成文字,就可以在烟花爆炸的瞬间显示出文字了。WxGL提供了一个文本转PIL图形对象的函数,可以直接作为纹理使用。

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

# -*- coding: utf-8 -*-



import numpy as np

import wxgl

import wxgl.wxplot as plt



def rise(n, pos, h, v, a, cycle):

    """烟花升空模型



    n       - 粒子数量

    pos     - 初始位置

    h       - 上升行程

    v       - 初始速度

    a       - 上升加速度

    cycle   - 循环周期

    """



    vshader_src = """

        #version 330 core

        in vec4 a_Position;

        in vec4 a_Color;

        in float a_Delay; // 粒子发射延迟时间(s)

        uniform float u_Ts; // 持续时间(s)

        uniform float u_V; // 初始速度

        uniform float u_A; // 上升加速度

        uniform mat4 u_MVPMatrix;

        out vec4 v_Color;

        out float v_Ts;

        void main() {

            float t = u_Ts - a_Delay;

            if (t < 0) t = 0;



            float s = u_V * t + 0.5 * u_A * t * t;

            gl_Position = u_MVPMatrix * vec4(a_Position.x, a_Position.y+s, a_Position.z, a_Position.w);

            gl_PointSize = 1;

            v_Color = a_Color;

            v_Ts = u_Ts;

        }

    """



    fshader_src = """

        #version 330 core

        in vec4 v_Color;

        uniform float u_Tmax;

        in float v_Ts;

        void main() {

            if(v_Ts > u_Tmax) discard;



            vec2 temp = gl_PointCoord - vec2(0.5);

            float f = dot(temp, temp);

            if(f > 0.25) discard;



            gl_FragColor = vec4(v_Color.rgb, 1);

        }

    """



    vs = np.array(pos) + (np.random.random((n,3)) - 0.5) * h/100

    color = np.tile(np.array((1.0,1.0,0.8)), (n,1))

    delay = np.float32(np.absolute(np.random.randn(n))) / 10

    tmax = (pow(v*v+2*a*h, 0.5)-v)/a + delay.max()



    m = wxgl.Model(wxgl.POINTS, vshader_src, fshader_src, sprite=True)

    m.set_vertex('a_Position', vs)

    m.set_color('a_Color', color)

    m.set_argument('a_Delay', delay)

    m.set_argument('u_Ts', lambda tn,gms,tms:(tms/1000)%cycle)

    m.set_argument('u_V', v)

    m.set_argument('u_A', a)

    m.set_argument('u_Tmax', tmax)

    m.set_mvp_matrix('u_MVPMatrix') # 设置模型矩阵、视点矩阵和投影矩阵



    return m, tmax



def bomb_1(n, pos, start, a, cycle):

    """烟花爆炸模型



    n       - 粒子数量

    pos     - 位置

    start   - 时间

    a       - 下降加速度

    cycle   - 循环周期

    """



    vshader_src = """

        #version 330 core

        in vec4 a_Position;

        in vec3 a_Data;

        uniform float u_Ts;

        uniform float u_Start;

        uniform float u_A;

        uniform mat4 u_MVPMatrix;

        out vec4 v_Color;

        out float v_Ts;

        void main() {

            float t = u_Ts - u_Start;

            if (t < 0) t = 0;



            float lat = radians((a_Data.x - 0.5) * 90);

            float lon = radians(a_Data.y * 360);

            float r = (a_Data.z * 0.3 + 0.7) * 0.3 * t * (1 + 0.3 * a_Position.z);

            float y = r * sin(lat) + a_Position.y - 0.5*u_A*t*t;

            float xz = r * cos(lat);

            float x = xz * cos(lon) + a_Position.x;

            float z = xz * sin(lon) + a_Position.z;



            gl_Position = u_MVPMatrix * vec4(x,y,z,a_Position.w);

            gl_PointSize = 3 * t;

            v_Ts = t;



            int i = gl_VertexID % 6;

            if (i == 0) v_Color = vec4(1,0,0,1);

            else if (i == 1) v_Color = vec4(0,1,0,1);

            else if (i == 2) v_Color = vec4(0,0,1,1);

            else if (i == 3) v_Color = vec4(1,1,0,1);

            else if (i == 4) v_Color = vec4(0,1,1,1);

            else v_Color = vec4(1,0,1,1);

        }

    """



    fshader_src = """

        #version 330 core

        in vec4 v_Color;

        in float v_Ts;

        void main() {

            if(v_Ts <= 0 || v_Ts > 2) discard;



            vec2 temp = gl_PointCoord - vec2(0.5);

            float f = dot(temp, temp);

            if(f > 0.25)  discard;



            //float alpha = v_Color.a * exp(1-30*f) * (4-v_Ts*v_Ts)/2;

            float alpha = v_Color.a * (1-4*f) * (4-v_Ts*v_Ts)/2;

            gl_FragColor = vec4(v_Color.rgb, alpha);

        }

    """



    vs = np.tile(np.array(pos), (n,1))

    data = np.float32(np.random.random((n,3)))



    m = wxgl.Model(wxgl.POINTS, vshader_src, fshader_src, sprite=True, opacity=False)

    m.set_vertex('a_Position', vs)

    m.set_argument('a_Data', data)

    m.set_argument('u_Start', start)

    m.set_argument('u_A', a)

    m.set_argument('u_Ts', lambda tn,gms,tms:(tms/1000)%cycle)

    m.set_mvp_matrix('u_MVPMatrix') # 设置模型矩阵、视点矩阵和投影矩阵



    return m



def bomb_2(pos, start, texture, a, size, cycle):

    """烟花爆炸模型



    pos     - 位置

    start   - 时间

    texture - 纹理

    a       - 下降加速度

    cycle   - 循环周期

    """



    vshader_src = """

        #version 330 core

        in vec4 a_Position;

        uniform float u_Ts;

        uniform float u_Start;

        uniform float u_A;

        uniform float u_Size;

        uniform mat4 u_MVPMatrix;

        out float v_Ts;

        void main() {

            float t = u_Ts - u_Start;

            if (t < 0) t = 0;



            if (t < 2) gl_PointSize = t * u_Size/2 * (1 + 0.3 * a_Position.z);

            else gl_PointSize = u_Size * (1 + 0.3 * a_Position.z);



            gl_Position = u_MVPMatrix * vec4(a_Position.x, a_Position.y-0.5*u_A*t*t, a_Position.z, a_Position.w);

            v_Ts = t;

        }

    """



    fshader_src = """

        #version 330 core

        uniform sampler2D u_Fireworks;

        in float v_Ts;

        void main() {

            if(v_Ts <= 0 || v_Ts > 2) discard;



            vec4 color = texture2D(u_Fireworks, gl_PointCoord);

            gl_FragColor = vec4(color.rgb, color.a*(4-v_Ts*v_Ts)/2);

        }

    """



    vs = np.array(pos).reshape(-1,3)



    m = wxgl.Model(wxgl.POINTS, vshader_src, fshader_src, sprite=True)

    m.set_vertex('a_Position', vs)

    m.set_argument('u_A', a)

    m.set_argument('u_Size',size)

    m.set_argument('u_Start', start)

    m.set_argument('u_Ts', lambda tn,gms,tms:(tms/1000)%cycle)

    m.add_texture('u_Fireworks', texture, wxgl.TEXTURE_2D, yflip=False)

    m.set_mvp_matrix('u_MVPMatrix') # 设置模型矩阵、视点矩阵和投影矩阵



    return m



if __name__ == '__main__':

    vs = np.array([[-1.5,2,1], [-1.5,0,1], [1.5,2,1], [1.5,0,1], [-1.5,2,-1], [-1.5,0,-1], [1.5,2,-1], [1.5,0,-1]])

    vs = vs[[0,1,2,3,0,2,1,3,4,5,6,7,4,6,5,7,0,4,1,5,2,6,3,7]]



    plt.figure(zoom=0.5, elev=10)

    plt.line(vs, color=(0,1,1,0), method='isolate') # 六面体线框,表示烟花燃放的空间



    # ------------------------------

    h, v, a, cycle = 1.7, 2.2, -1.2, 4

    for i, ch in enumerate('新春快乐'):

        x = -1.5 + i

        m1, start = rise(n=300, pos=(x,0,1), h=h, v=v, a=a, cycle=cycle)

        m2 = bomb_1(200, (x,h,1), start, a=0.1, cycle=cycle)

        m3 = bomb_2((x,h,1), start, wxgl.text2image(ch, 96, (1,0,0)), a=0.1, size=100, cycle=cycle)

        plt.model(m1)

        plt.model(m2)

        plt.model(m3)



    # -------------------------------

    for i in range(20):

        x, z = (np.random.random()-0.5)*4, (np.random.random()-0.5)*2

        h, v, a = 1.5+(np.random.random()-0.5)*0.4, 2.2, -1.2

        cycle = np.random.randint(4, 7)

        m1, start = rise(n=300, pos=(x,0,z), h=h, v=v, a=a, cycle=cycle)

        m2 = bomb_1(200, (x,h,z), start, a=0.1, cycle=cycle)

        plt.model(m1)

        plt.model(m2)



    # -------------------------------

    for i in range(20):

        x, z = (np.random.random()-0.5)*4, (np.random.random()-0.5)*2

        h, v, a = 1.5+(np.random.random()-0.5)*0.4, 2.3, -1.2

        cycle = np.random.randint(4, 7)

        m1, start = rise(n=300, pos=(x,0,z), h=h, v=v, a=a, cycle=cycle)

        m2 = bomb_2((x,h,z), start, 'res/fw.png', a=0.1, size=300, cycle=cycle)

        plt.model(m1)

        plt.model(m2)



    plt.show()

最终的效果如下面的gif所示。


版权声明 : 本文内容来源于互联网或用户自行发布贡献,该文观点仅代表原作者本人。本站仅提供信息存储空间服务和不拥有所有权,不承担相关法律责任。如发现本站有涉嫌抄袭侵权, 违法违规的内容, 请发送邮件至2530232025#qq.cn(#换@)举报,一经查实,本站将立刻删除。
原文链接 : https://blog.csdn.net/xufive/article/details/122743824
相关文章
  • Python Django教程之实现新闻应用程序

    Python Django教程之实现新闻应用程序
    Django是一个用Python编写的高级框架,它允许我们创建服务器端Web应用程序。在本文中,我们将了解如何使用Django创建新闻应用程序。 我们将
  • 书写Python代码的一种更优雅方式(推荐!)

    书写Python代码的一种更优雅方式(推荐!)
    一些比较熟悉pandas的读者朋友应该经常会使用query()、eval()、pipe()、assign()等pandas的常用方法,书写可读性很高的「链式」数据分析处理代码
  • Python灰度变换中伽马变换分析实现

    Python灰度变换中伽马变换分析实现
    1. 介绍 伽马变换主要目的是对比度拉伸,将图像灰度较低的部分进行修正 伽马变换针对的是对单个像素点的变换,也就是点对点的映射 形
  • 使用OpenCV实现迷宫解密的全过程

    使用OpenCV实现迷宫解密的全过程
    一、你能自己走出迷宫吗? 如下图所示,可以看到是一张较为复杂的迷宫图,相信也有人尝试过自己一点一点的找出口,但我们肉眼来解谜
  • Python中的数据精度问题的介绍

    Python中的数据精度问题的介绍
    一、python运算时精度问题 1.运行时精度问题 在Python中(其他语言中也存在这个问题,这是计算机采用二进制导致的),有时候由于二进制和
  • Python随机值生成的常用方法

    Python随机值生成的常用方法
    一、随机整数 1.包含上下限:[a, b] 1 2 3 4 import random #1、随机整数:包含上下限:[a, b] for i in range(10): print(random.randint(0,5),end= | ) 查看运行结
  • Python字典高级用法深入分析讲解
    一、 collections 中 defaultdict 的使用 1.字典的键映射多个值 将下面的列表转成字典 l = [(a,2),(b,3),(a,1),(b,4),(a,3),(a,1),(b,3)] 一个字典就是一个键对
  • Python浅析多态与鸭子类型使用实例
    什么多态:同一事物有多种形态 为何要有多态=》多态会带来什么样的特性,多态性 多态性指的是可以在不考虑对象具体类型的情况下而直
  • Python字典高级用法深入分析介绍
    一、 collections 中 defaultdict 的使用 1.字典的键映射多个值 将下面的列表转成字典 l = [(a,2),(b,3),(a,1),(b,4),(a,3),(a,1),(b,3)] 一个字典就是一个键对
  • Python淘宝或京东等秒杀抢购脚本实现(秒杀脚本

    Python淘宝或京东等秒杀抢购脚本实现(秒杀脚本
    我们的目标是秒杀淘宝或京东等的订单,这里面有几个关键点,首先需要登录淘宝或京东,其次你需要准备好订单,最后要在指定时间快速
  • 本站所有内容来源于互联网或用户自行发布,本站仅提供信息存储空间服务,不拥有版权,不承担法律责任。如有侵犯您的权益,请您联系站长处理!
  • Copyright © 2017-2022 F11.CN All Rights Reserved. F11站长开发者网 版权所有 | 苏ICP备2022031554号-1 | 51LA统计
