Python+Opencv实现图像模板匹配介绍

python 来源：互联网作者：佚名发布时间：2022-09-20 08:34:56 人浏览

摘要

什么是模板匹配呢？看到这里大家是否会觉得很熟悉的感觉涌上心头！在人脸识别是不是也会看见等等。模板匹配可以看作是对象检测的一种非常基本的形式。使用模板匹配，我们可

什么是模板匹配呢？

看到这里大家是否会觉得很熟悉的感觉涌上心头！在人脸识别是不是也会看见等等。

模板匹配可以看作是对象检测的一种非常基本的形式。使用模板匹配，我们可以使用包含要检测对象的“模板”来检测输入图像中的对象。

一、匹配方法

cv2.matchTemplate(img, templ, method)

参数：（img：原始图像、temple：模板图像、method：匹配度计算方法）

方法如下：

cv2.TM_SQDIFF：计算平方差，计算结果越小，越相关

公式：

cv2.TM_CCORR：计算相关性，计算出来的值越大，越相关

公式：

cv2.TM_CCOEFF：计算相关系数，计算出的值越大，越相关

公式：

cv2.TM_SQDIFF_NORMED：计算归一化平方差，计算结果越接近0，越相关

公式：

cv2.TM_CCORR_NORMED：计算归一化相关性，计算结果越接近1，越相关

公式：

cv2.TM_CCOEFF_NORMED：计算归一化相关系数，计算结果越接近1，越相关

公式：

二、匹配单个对象

img代表原始图像，template代表模板窗口，1默认为cv2.TM_SQDIFF方法

1	res = cv2.matchTemplate(img, template, 1)

获取结果的最值和最值位置（最值位置是左上角的坐标位置，通过模板的宽和高可以在原图上把模板位置画出来）

1	min_val,max_val,min_loc,max_loc = cv2.minMaxLoc(res)

完整的代码：

import cv2

import numpy as np

import matplotlib.pyplot as plt

def cv_show(name,img):

cv2.imshow(name,img)

cv2.waitKey(0)

cv2.destroyAllWindows()

img=cv2.imread('C:/Users/bwy/Desktop/7.png',0)

template=cv2.imread('C:/Users/bwy/Desktop/8.png',0)

methods=['cv2.TM_CCOEFF','cv2.TM_CCOEFF_NORMED','cv2.TM_CCORR','cv2.TM_CCORR_NORMED'

,'cv2.TM_SQDIFF','cv2.TM_SQDIFF_NORMED']

for meth in methods:

img3=img.copy()

method=eval(meth)

print(meth)

res1=cv2.matchTemplate(img,template,method)

min_val,max_val,min_loc,max_loc = cv2.minMaxLoc(res1)

if method in [cv2.TM_SQDIFF,cv2.TM_SQDIFF_NORMED]:

top_left=min_loc

else:

top_left=max_loc

bottom_right=(top_left[0]+w,top_left[1]+h)

#俩矩形

cv2.rectangle(img3,top_left,bottom_right,255,2)

plt.subplot(121),plt.imshow(res1,cmap='gray')

plt.xticks([]),plt.yticks([])#隐藏坐标轴

plt.subplot(122),plt.imshow(img3,cmap='gray')

plt.xticks([]),plt.yticks([])#隐藏坐标轴

plt.suptitle(meth)

plt.show()

结果如图所示：

多次实验你会发现归一的方法更准确。

三、匹配多个对象

1.导包构建函数

import cv2

import numpy as np

import matplotlib.pyplot as plt

def cv_show(name,img):

cv2.imshow(name,img)

cv2.waitKey(0)

cv2.destroyAllWindows()

2.读入图像转灰度图，改大小。

im=cv2.imread('C:/Users/bwy/Desktop/9.png')

TE=cv2.imread('C:/Users/bwy/Desktop/10.png',cv2.IMREAD_GRAYSCALE)

im1=cv2.resize(im,(600,337))

cv_show('im',im1)

img_=cv2.cvtColor(im1,cv2.COLOR_BGR2GRAY)

TE=cv2.resize(TE,(60,60))

TE.shape

3.图像匹配

h,w=TE.shape[:2]

r=cv2.matchTemplate(img_,TE,cv2.TM_CCOEFF_NORMED)

cv_show('r',r)

结果如图所示：

4.取匹配程度大于75%的坐标，画在原图上

其中：zip(*) 可理解为解压，返回二维矩阵式。loc中loc[0]是高，loc[1]是宽，[::-1]表示倒序。p[0]代表宽，p[1]代表高

threshold=0.75

loc=np.where(r>=threshold)

for pt in zip(*loc[::-1]):#*代表可选参数

bottom_right=(pt[0]+w,pt[1]+h)

cv2.rectangle(im1,pt,bottom_right,(0,0,255),1)

cv_show('im1',im1)

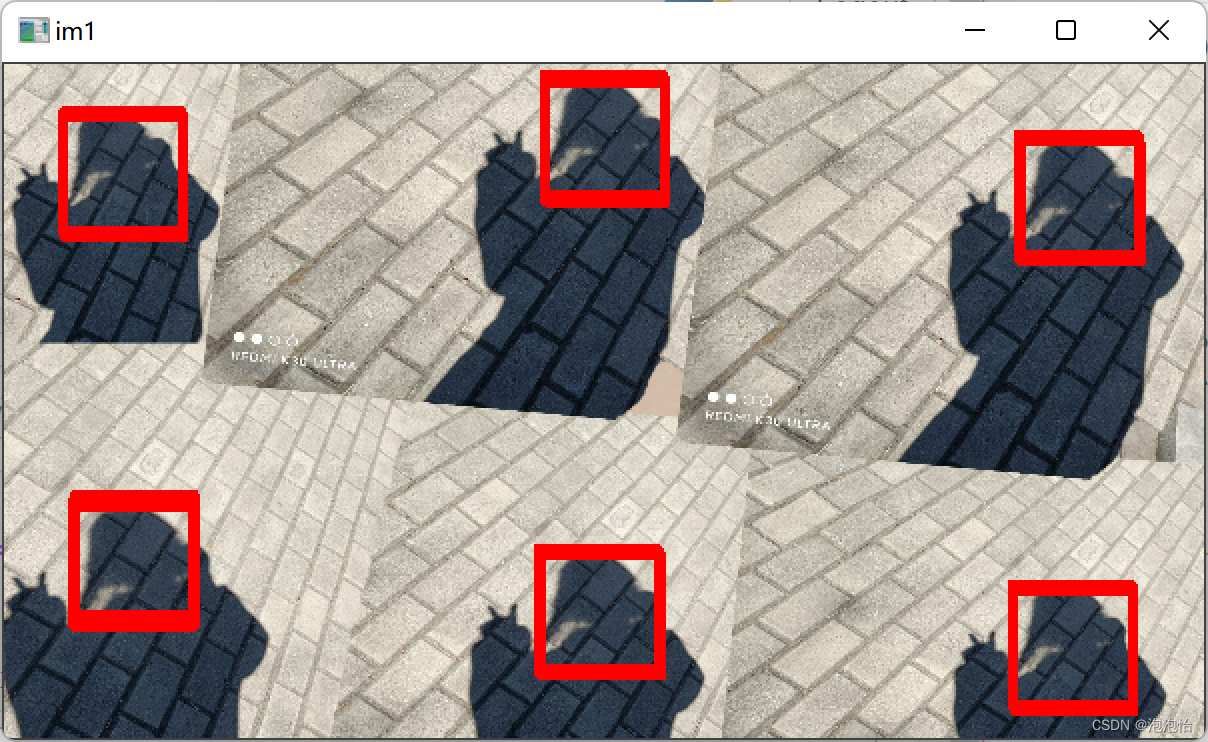

结果如图所示：

您可能感兴趣的文章 :

原文链接 : https://blog.csdn.net/m0_72662900/article/details/126891269
