在大多数场景中，我们都用 lxml 库解析网页源码，但你是否知道，lxml 库也是可以操作 svg 图片的。我们可以使用 lxml 中的 etree 模块来解析 SVG 文件，然后使用 SVG 中的各种元素和属性来进行操作。
lxml 操作 svg 图片示例
在本篇博客的入门篇，我们首先使用一下 lxml 库解析 svg 文件，并修改它的颜色。
SVG 图片生成，可以查看 《Python 生成 svg 图片，一篇博客带你掌握 Python 与 svg 之间的操作》 这篇博客。
借用 svgwrite 库，生成一个红色背景的 svg 图片。
|
1
2
3
4
5
6
7
8
|
import svgwrite
dwg = svgwrite.Drawing('demo.svg', size=(100, 20), profile='tiny')
dwg.add(dwg.rect(insert=(0, 0), size=(100, 20), fill='red'))
phone_number = '橡皮擦'
dwg.add(dwg.text(phone_number, insert=(0, 15), fill='white', font_size=12))
dwg.save()
|
同时查看一下 svg 内容，如下所示。
|
1
2
3
4
5
6
7
|
<?xml version="1.0" encoding="utf-8" ?>
<svg baseProfile="tiny" height="20" version="1.2" width="100" xmlns="http://www.w3.org/2000/svg"
xmlns:ev="http://www.w3.org/2001/xml-events" xmlns:xlink="http://www.w3.org/1999/xlink">
<defs/>
<rect fill="red" height="20" width="100" x="0" y="0"/>
<text fill="white" font-size="12" x="0" y="15">橡皮擦</text>
</svg>
|
我们需要替换的内容是 fill="white" ，将其修改为 fill="#03a9f4"。使用 lxml 读取该文件，进行颜色替换。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
|
from lxml import etree
# 解析SVG文件
svg_file = 'demo.svg'
with open(svg_file, 'rb') as f:
svg_data = f.read()
parser = etree.XMLParser(remove_blank_text=True)
svg_tree = etree.fromstring(svg_data, parser)
# 修改颜色
for element in svg_tree.iter():
if 'fill' in element.attrib:
# 替换颜色
element.attrib['fill'] = element.attrib['fill'].replace('white', '#03a9f4')
# 保存修改后的SVG文件
with open('modified_demo.svg', 'wb') as f:
f.write(etree.tostring(svg_tree, pretty_print=True))
|
此时替换之后，再次查看 svg 图片源码内容，如下所示。
|
1
2
3
4
5
|
<svg xmlns="http://www.w3.org/2000/svg" xmlns:ev="http://www.w3.org/2001/xml-events" xmlns:xlink="http://www.w3.org/1999/xlink" baseProfile="tiny" height="20" version="1.2" width="100">
<defs/>
<rect fill="red" height="20" width="100" x="0" y="0"/>
<text fill="#03a9f4" font-size="12" x="0" y="15">橡皮擦</text>
</svg>
|
重点注意 text 元素部分，发现 fill 属性的值已经被修改成最新的颜色了。
lxml 给 svg 图片添加新元素
使用 append() 函数可以给 svg 图片添加新元素，例如下述代码将添加一个矩形到图片中。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
|
from lxml import etree
# 解析SVG文件
svg_file = 'demo.svg'
with open(svg_file, 'rb') as f:
svg_data = f.read()
parser = etree.XMLParser(remove_blank_text=True)
svg_tree = etree.fromstring(svg_data, parser)
new_element = etree.Element('rect', x='5', y='5', width='50', height='20', style='fill:#03a9f4')
svg_tree.append(new_element)
# 保存修改后的SVG文件
with open('modified_demo.svg', 'wb') as f:
f.write(etree.tostring(svg_tree, pretty_print=True))
|

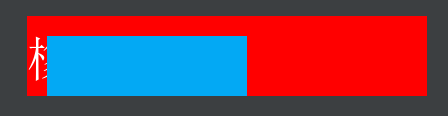

这里矩形的定位并没有精确计算，实现的效果图如下所示。
lxml 删除 svg 图片中的元素
除新增外，还可以对 svg 中元素进行删除操作。示例代码如下所示。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
from lxml import etree
# 解析SVG文件
svg_file = 'modified_demo.svg'
with open(svg_file, 'r') as f:
svg_data = f.read()
parser = etree.XMLParser(remove_blank_text=True)
svg_tree = etree.fromstring(svg_data, parser)
# 通过 xpath 查找需要删除的元素
elements_to_remove = svg_tree.xpath("//text")
print(elements_to_remove)
for element in elements_to_remove:
element.getparent().remove(element)
|
运行代码会发现通过 xpath 无法查找到目标元素 text，这时因为 SVG 文件中含有命名空间，导致 xpath 语法查询不到相应的元素，可以通过为 xpath 语法指定命名空间来解决这个问题。
添加命名空间之后的提取语法如下所示。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
from lxml import etree
# 解析SVG文件
svg_file = 'modified_demo.svg'
svg_tree = etree.parse(svg_file)
root = svg_tree.getroot()
# 获取命名空间
ns = {'svg': root.nsmap[None]}
# 通过 xpath 查找需要删除的元素
elements_to_remove = svg_tree.xpath("//svg:text", namespaces=ns)
print(elements_to_remove)
|
尤其注意 xpath 部分需要使用 //svg:text 进行提取。
如果不提前生命 ns 变量，可以使用下述代码进行指定命名空间。
|
1
|
elements_to_remove = svg_tree.xpath("//svg:circle", namespaces={'svg': 'http://www.w3.org/2000/svg'})
|
有了上述基础之后，完整的 lxml 删除元素代码如下所示。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
|
from lxml import etree
# 解析SVG文件
svg_file = 'modified_demo.svg'
svg_tree = etree.parse(svg_file)
root = svg_tree.getroot()
# 获取命名空间
ns = {'svg': root.nsmap[None]}
# 通过 xpath 查找需要删除的元素
elements_to_remove = svg_tree.xpath("//svg:text", namespaces=ns)
print(elements_to_remove)
for element in elements_to_remove:
element.getparent().remove(element)
# 保存修改后的 SVG 文件
with open('modified_demo1.svg', 'wb') as f:
f.write(etree.tostring(svg_tree, pretty_print=True))
|
|
