一、虚拟化

1、背景

美国环境保护EPA报告中曾经统计过一组统计数据：EPA研究服务器和数据中心得能源效率时发现，实际上服务器只有5%得时间时在工作的，其他时间一直处于休眠状态，这样服务器的利用率就会很低，而且这些服务器一直处于开机状态，消耗的能源自然就很多

2、虚拟化技术介绍

通过虚拟化技术将一台计算机虚拟为多台逻辑计算机，在一台计算机上同时运行多个逻辑计算机，同时每个逻辑计算机可运行不同的操作系统，应用程序都可以在相互独立的空间内运行而互相不影响，从而提高计算机的工作效率

3、虚拟化技术发展

雏形：
1961年，IBM709机器实现了分时系统，将CPU占用切分为多个极短的时间片(1/100sec)每一个时间片执行不同的工作，通过对这些时间片进行轮询
从而将一个CPU伪装成多个CPU
1972年， IBM正式将system370机的分时系统命名为虚拟机
1990年， IBM推出的system390机支持逻辑分区（将一个CPU分为多份，相互独立，也就是逻辑分割）
Xen 2003年问世，是一个外部的hypervisor程序（虚拟机管理程序），能够控制虚拟机和给多个客户机分配资源
KVM：2007年问世，现已内置在kernel内核中的
Xen 支持的虚拟化技术：全虚拟化，半虚拟化
KVM：支持的虚拟化技术：全虚拟化

4、虚拟化类型

1）全虚拟化：将物理硬件资源全部通过软件的方式抽象化，最后进行调用
使用的方法:使用hypervisor（VMM）软件，其原理是在底层硬件和服务器之间建立一个抽象层，而基于核心的虚拟机是面向Linux系统的开源产品hypervisor(VMM)可以捕捉CPU的指令，为指令访问硬件控制器和外设充当中介。

2）半虚拟化：需要修改操作系统

3）直通：直接使用物理硬件资源（需要支持，还不完善)

5、虚拟化的特性特性：

优势：

• 集中化管理（远程管理、维护）
• 提高硬件利用率（物理资源利用 率低-例如峰值，虚拟化解决了“空闲”容量）
• 动态调整机器/资源配置（虚拟化把系统的应用程序和服务硬件分离、提高了灵活性）
• 高可靠（可部署额外的功能和方案，可提高透明负载均衡、迁移、恢复复制等应用环境）

劣势：

• 前期高额费用（ 初期的硬件支持）
• 降低硬件利用率（特定场景-例如极度吃资源的应用不一定适合虚拟化）
• 更大的错误影响面（本地物理机down机会导致虚拟机均不可用，同时可能虚拟机中文件全部损坏）
• 实施配置复杂、管理复杂（管理人员运维、排障困难）
• 一定的限制性（虚拟化技术涉及各种限制，必须与支持/兼容虚拟化的服务器、应用程序及供应商结合使用）
• 安全性（虚拟化技术自身的安全隐患）

二、KVM概述

1、KVM简介

KVM 是基于虚拟化扩展（Intel VT 或者 AMD-V）的 X86 硬件的开源的 Linux 原生的全虚拟化解决方案。KVM 中，虚拟机被实现为常规的 Linux 进程，由标准 Linux 调度程序进行调度；虚机的每个虚拟 CPU 被实现为一个常规的 Linux 线程。这使得 KMV 能够使用 Linux 内核的已有功能。

Kernel-based Virtual Machine的简称，是一个开源的系统虚拟化模块，是RHEL 5.4推出的最新虚拟化技术，目前红帽只支持在64位的RHEL l5.4以上运行KVM，同时硬件需要支持VT技术，必须在64位bit环境中使用KVM。自Linux 2.6.20之后集成在Linux的各个主要发行版本中。它使用Linux自身的调度器进行管理，所以相对于Xen，其核心源码很少。KVM已成为学术界的主流VMM之一。

KVM的虚拟化需要硬件支持（如Intel VT技术或者AMD V技术)。是基于硬件的完全虚拟化。而Xen早期则是基于软件模拟的Para-Virtualization，新版本则是基于硬件支持的完全虚拟化。但Xen本身有自己的进程调度器，存储管理模块等，所以代码较为庞大。广为流传的商业系统虚拟化软件VMware ESX系列是基于软件模拟的Full-Virtualization。

通过一下命令可以查看系统是否支持VT

1	cat /proc/cpuinfo | grep ‘vmx'

KVM的前身是QEMU，08年被红帽收购并获得一项技术hypervisor，不过RedHat的KVM被认为是将成为未来Linux hypervisor的主流。

2、KVM的作用

• 提高物理服务器的资源利用率(较少的在硬件上的投入)
• 可以批量部署
• 实现实时快照技术
• 支持克隆技术
• 可以实现虚拟机的离线迁移和动态迁移(提高IT部署的灵活性)
• 可以将资源动态调整(传统的IT架构资源是固定的，无法动态分配)

3、KVM 虚拟化架构/三种模式

• 客户模式(guestOS):VM中的OS为GuestOS

客户机在操作系统中运行的模式，客户机分为用户模式和Linux内核模式，作用如下：

• 用户模式：

为用户提供虚拟机管理的用户空间工具以及代表用户执行I/O，Qemu工作在此模式下（Qemu的主要功能）

• Linux内核模式：

模拟CPU、内存，实现客户模式切换，处理从客户模式的推出，KVM即运行在此模式下

4、KVM核心组件及作用

• Guest：客户机系统，包括CPU（vCPU）、内存、驱动（Console、网卡、I/O 设备驱动等），被 KVM 置于一种受限制的 CPU 模式下运行。
• KVM：运行在内核空间，提供CPU 和内存的虚级化，以及客户机的 I/O 拦截。Guest 的 I/O 被 KVM 拦截后，交给 QEMU 处理。
• QEMU：修改过的为 KVM 虚机使用的 QEMU 代码，运行在用户空间，提供硬件 I/O 虚拟化，通过 IOCTL /dev/kvm 设备和 KVM 交互。

5、KVM工作流程

用户模式的 Qemu 利用接口 libkvm 通过 ioctl 系统调用进入内核模式。 KVM驱动为虚拟机创建虚拟 CPU 和虚拟内存，然后执行 VMLAU·NCH 指令进入客户模式，装载 Guest OS 并运行。Guest OS 运行过程中如果发生异常，则暂停Guest OS的运行并保存当前状态同时退出到内核模式来处理这些异常。

内核模式处理这些异常时如果不需要 I/O则处理完成后重新进入客户模式。如果需要 I/O 则进入到用户模式， 则由 Qemu 来处理 I/O，处理完成后进入内核模式，再进入客户模式

6、KVM的优势

1）KVM与VMware的优势

ESX的底层是VMkernel + linux，VMkernel启动后开始接管对硬件管理，然后启动第一个linux虚拟机，协助VMkernel一起来管理和调度硬件资源。

KVM是直接将linux kernel变成hypervisor，只需要从标准linux内核启动即可，linux kernel拥有的特性可以全部利用上。KVM架构上的优势使得它非常简洁，在开发出来仅三个多月就被合并到了标准内核。

2）KVM与Xen的优势

Kvm和xen的最大区别就是架构，KVM是直接构建在linux kernel之上，把linux kernel变成hypervisor，是利用kernel已有的的功能基础上开发KVM所不具备的功能。

Xen的hypervisor是自己从头开始构建的，对硬件资源的调度管理，虚拟机的管理，还有很多接口与linux kernel不兼容，然后对于xen，hypervisor需要通过Domain0对虚拟机提供硬件访问驱动支持。

虽然说现在3.0的kernel中结合了xen，但是大部分linux OS的内核还是2.6，即便是一些新的发行版OS，也还是2.6的内核，新内核要单独去升级。

三、KVM虚拟化平台部署

1、虚拟机资源

CPU：双核双线程-CPU虚拟化开启

内存：8G

硬盘：300G

双网卡：单网卡

操作系统：Centos 7.4（1708）

2、实验环境

1）修改主机名

1 2	[root@kvm ~]# hostnamectl set-hostname kvm [root@kvm ~]# bash

2）将镜像光盘设为自动/永久挂载

1 2 3 4 5

[root@kvm ~]# vim /etc/fstab /dev/cdrom /mnt iso9660 defaults 0 0 [root@kvm ~]# mount -a [root@kvm ~]# df -hT /dev/sr0    iso9660  4.3G 4.3G   0 100% /mnt

3）环境优化

#是否反解DNS，设置为NO可以让客户端连接服务器更快

1 2	[root@kvm ~]# vim /etc/ssh/sshd_config UseDNS no    #取消DNS注释，改为NO

4）制作本地YUM仓库

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

[root@kvm ~]# mkdir /abc [root@kvm ~]# cd /etc/yum.repos.d/ [root@kvm yum.repos.d]# ls CentOS-Base.repo CentOS-Debuginfo.repo CentOS-Media.repo  CentOS-Vault.repo CentOS-CR.repo  CentOS-fasttrack.repo CentOS-Sources.repo [root@kvm yum.repos.d]# mkdir bak [root@kvm yum.repos.d]# mv CentOS-* bak [root@kvm yum.repos.d]# ls bak [root@kvm yum.repos.d]# vim local.repo [local] name=kvm baseurl=file:///abc gpgcheck=0 enabled=1 [root@kvm yum.repos.d]# yum clean all [root@kvm yum.repos.d]# yum repolist

5）关闭防火墙、核心防护

1 2 3 4 5

[root@kvm yum.repos.d]# systemctl stop firewalld [root@kvm yum.repos.d]# systemctl disable firewalld Removed symlink /etc/systemd/system/multi-user.target.wants/firewalld.service. Removed symlink /etc/systemd/system/dbus-org.fedoraproject.FirewallD1.service. [root@kvm yum.repos.d]# setenforce 0

3、安装KVM

1） 安装KVM基本组件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

# 安装 GNOME 桌面环境 如果装了图形界面可以不需要装 yum groupinstall -y "GNOME Desktop" # KVM 模块 yum -y install qemu-kvm # 安装KVM 调试工具,可不安装 yum -y install qemu-kvm-tools # 构建虚拟机的命令行工具 yum -y install virt-install # qemu 组件,创建磁盘、启动虚拟机等 yum -y install qemu-img # 网络支持工具 yum -y install bridge-utils # 虚拟机管理工具 yum -y install libvirt # 图形界面管理虚拟机 yum -y install virt-manager

2）检测CPU是否支持虚拟化

1 2

[root@kvm ~]# cat /proc/cpuinfo | grep vmx     flags    : fpu vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush mmx fxsr sse sse2 ss ht syscall nx pdpe1gb rdtscp lm constant_tsc arch_perfmon nopl xtopology tsc_reliable nonstop_tsc eagerfpu pni pclmulqdq vmx ssse3 fma cx16 pcid sse4_1 sse4_2 x2apic movbe popcnt tsc_deadline_timer aes xsave avx f16c rdrand hypervisor lahf_lm abm 3dnowprefetch ssbd ibrs ibpb stibp tpr_shadow vnmi ept vpid fsgsbase tsc_adjust bmi1 avx2 smep bmi2 invpcid mpx rdseed adx smap clflushopt xsaveopt xsavec arat spec_ctrl intel_stibp flush_l1d arch_capabilitie

3）查看KVM模块是否已安装

Lsmod：显示已载入的系统模块

1 2 3 4

[root@kvm ~]# lsmod | grep kvm kvm_intel       183621 0 kvm          586948 1 kvm_intel irqbypass       13503 1 kvm

4） 设置开启启动界面的显示模式

1	[root@kvm ~]# ln -sf /lib/systemd/system/graphical.target /etc/systemd/system/default.target

4、设置KVM网络

1）KVM网络的两种模式：

① NAT: 默认设置，数据包由 NAT 方式通过主机的接口进行

传送，可以访问外网，但是无法从外部访问虚拟机网络

**② 网桥：**这种模式允许虚拟机像一台独立的主机一样拥有网络，外部的机器可以直接访问到虚拟机内部，但需要网卡支持(一般有线网卡都支持)

使用Bridge网桥模式进行部署

1

[root@bdqn ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33TYPE=EthernetPROXY_METHOD=noneBROWSER_ONLY=noBOOTPROTO=noneDEFROUTE=yesIPV4_FAILURE_FATAL=noIPV6INIT=noIPV6_AUTOCONF=yesIPV6_DEFROUTE=yesIPV6_FAILURE_FATAL=noIPV6_ADDR_GEN_MODE=stable-privacyNAME=ens33UUID=aac61931-47a6-40e5-9511-68adf20e97c5DEVICE=ens33ONBOOT=yes#IPADDR=192.168.100.46#PREFIX=24#GATEWAY=192.168.100.1BRIDGE=br0     #删除原先地址，设置为网桥模式，关联br0网卡

2）创建、编辑桥接网卡

1

[root@bdqn ~]# vim /etc/sysconfig/network-scripts/ifcfg-br0TYPE=BridgeBOOTPROTO=staticDEFROUTE=yesPEERDNS=yesPEERROUTES=yesIPV4_FAILURE_FATAL=noIPV6INIT=yesIPV6_AUTOCONF=yesIPV6_DEFROUTE=yesIPV6_PEERDNS=yesIPV6_PEERROUTES=yesIPV6_FAILURE_FATAL=noIPV6_ADDR_GEN_MODE=stable-privacyNAME=br0DEVICE=br0ONBOOT=yesIPADDR=192.168.226.200NETMASK=255.255.255.0GATEWAY=192.168.226.2

5、KVM部署与管理

1）创建KVM存储和镜像数据的目录、上传centos7镜像

1

[root@kvm network-scripts]# mkdir -p /data_kvm/iso[root@kvm network-scripts]# mkdir -p /data/_kvm/store[root@kvm network-scripts]# mkdir /abc[root@kvm network-scripts]# mount.cifs //192.168.226.1/LAMP-C7 /mntPassword for root@//192.168.226.1/LAMP-C7: [root@kvm network-scripts]# cd /abc[root@kvm abc]# cp -p CentOS-7-x86_64-DVD-1806.iso /data_kvm/iso/#查看镜像[root@kvm abc]# ll /data_kvm/iso/总用量 4481024-rwxr-xr-x. 1 root root 4588568576 2月 20 2019 CentOS-7-x86_64-DVD-1810.iso

2）使用虚拟系统管理器管理虚拟机

1	[root@kvm kvmdata]# virt-manager

3）操作步骤

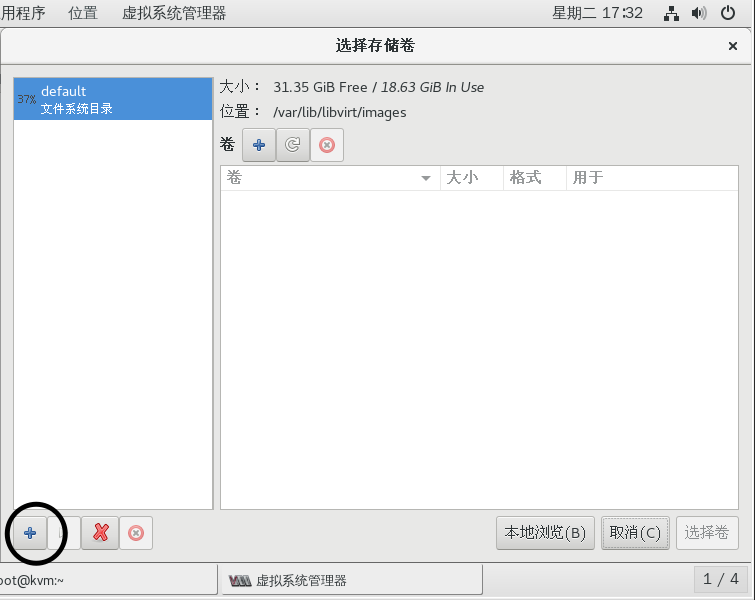

① 第一步：创建存储池

一样的操作创建iso存储池

② 在store存储池中创建存储卷

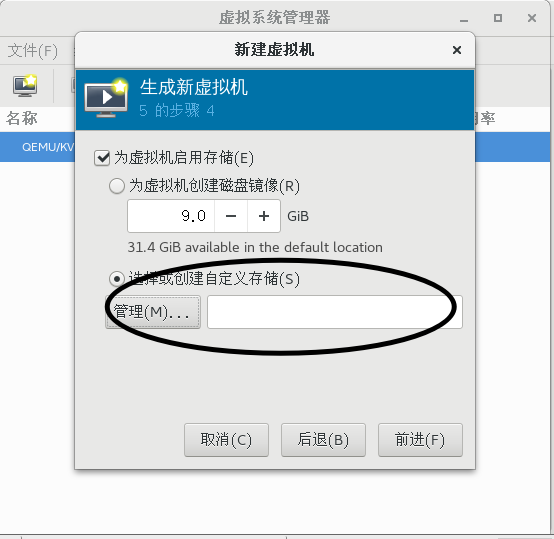

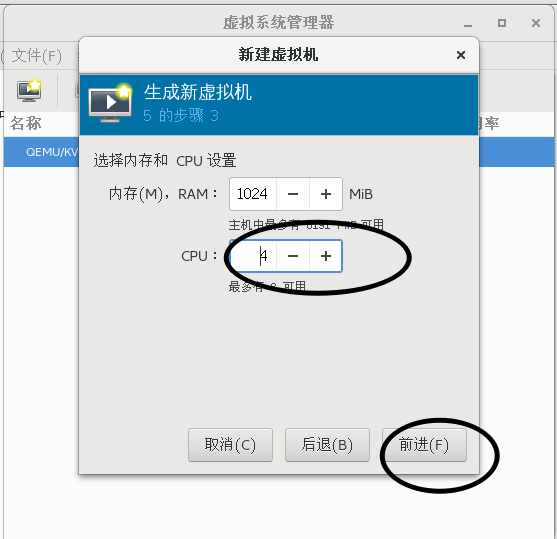

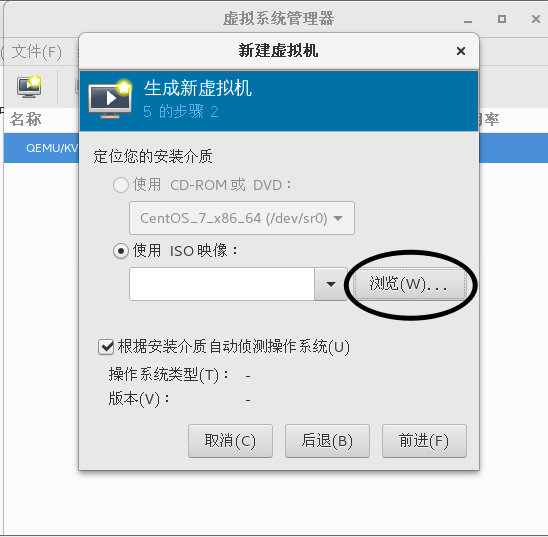

③ 创建虚拟机

启用最小化安装，节省空间
